Attenuateur optique Red Hat 10dB à 15dB
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Connector: | SC | Color: | Red |
| High Light: | Attenuateur optique femelle à femelle,Attenuateur optique de 10 dB,Attenuateur optique de 15 dB |
||
L'atténuateur optique est un dispositif passif utilisé pour réduire le niveau de puissance d'un signal optique. Il peut être appliqué pour déboguer les performances de la puissance optique et la correction d'étalonnage des instruments optiques et l'atténuation du signal de fibre pour assurer la puissance optique à un niveau stable et souhaité dans la liaison sans aucune modification de son onde de transmission d'origine.
Finetelecom propose des atténuateurs fixes LC, FC, SC, ST et MU avec différents niveaux d'atténuation, de 1dB à 30dB.
Caractéristiques :
Faible réflexion arrière et faible PDL
Valeur d'atténuation de haute précision
Contrôle précis de la plage d'atténuation
Large plage d'atténuation
Férule en céramique de précision
Applications :
Gestion de l'alimentation dans les réseaux optiques
Équilibrage des canaux du système de multiplexage par répartition en longueur d'onde (WDM)
Amplificateurs à fibre dopée à l'erbium (EDFA)
Multiplexeurs d'insertion/extraction optiques (OADM)
Protection du récepteur
Équipement de test
Compensation de l'atténuation des différents connecteurs
Spécifications :
| Type de connecteur | FC, SC, ST, LC, MU, Hybride, etc. |
| Valeur d'atténuation | 1dB ~ 30dB |
| Modèle | Fixe, En ligne, Variable, Adaptateur (Femelle à Femelle), Connecteur (Mâle à Femelle) |
| Longueur d'onde de fonctionnement | SM : 1240 ~ 1620 nm (Double 1310/1550 nm) MM : 850/1300 nm |
| Perte de retour | UPC >55dB, APC >60dB |
| Tolérance d'atténuation | +/-0,5 dB pour une atténuation de 1 à 5 dB |
| +/-10 % pour une atténuation de 6 à 30 dB | |
| Puissance d'entrée optique maximale : 1000 mW (SM) ; 200 mW (MM) | |
| Perte dépendante de la polarisation : ≤0,2 dB | |
| Interopérabilité : ≤0,2 dB | |
| Répétabilité : ≤0,2 dB | |
| Durabilité : ≤0,2 dB Typique 1000 accouplements | |
| Plage de température de fonctionnement : -40 ºC à 75 ºC | |
| Plage de température de stockage : -40 ºC à 85 ºC | |
| Humidité : 95 % HR | |
Informations de commande :
Étape 1 : Type de connecteur : FC, SC, LC, ST
Étape 2 : Extrémité de la férule : PC, UPC, APC
Étape 3 : Type : Monomode, Multimode
Étape 4 : Atténuation : 1-10dB (pas de 1dB), 15, 20, 25, 30dB
Étape 5 : Mode : Fixe, Femelle&Mâle, En ligne, Variable
Étape 6 : Longueur d'onde : 1310 nm, 1550 nm, 850 nm, 1300 nm

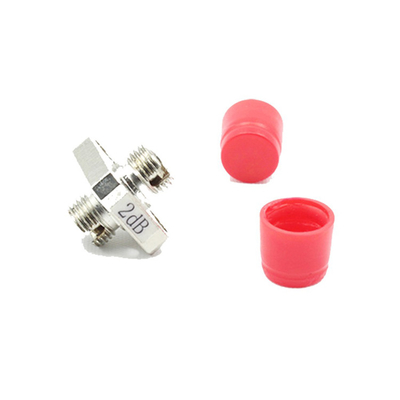

Image du produit
Image de l'usine
-
