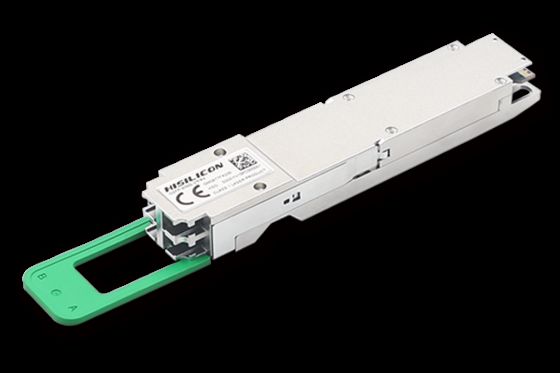

Module émetteur-récepteur OSFP 800G 2 x FR4 pour applications dans les centres de données et les réseaux cloud

L'OM3877FX200 est un module émetteur-récepteur conçu pour une utilisation dans des liaisons 800 Gigabit jusqu'à 2 km. Il est bien adapté pour les applications dans les centres de données et les réseaux cloud.Il est conforme à la norme 100G Lambda MSA et au CMIS 5.2Les fonctions de diagnostic numérique sont disponibles via l'interface I2C.

Ce module peut convertir des données électriques de 8 canaux de 106,25 Gbps en signaux optiques de 8 canaux de 106,25 Gbps et les multiplexer en deux canaux pour une transmission optique de 850 Gbps.il démultiplique optiquement une entrée de 850 Gbps en signaux à 8 canaux, et les convertit en données électriques de sortie à 8 canaux du côté du récepteur.

Il a été conçu pour répondre aux conditions de fonctionnement externes les plus difficiles, y compris la température, l'humidité et les interférences EMI.

Figure 2-1 Diagramme du bloc émetteur-récepteur

Figure 3-1 Dimensions mécaniques OM3877FX200 (module OSFP de type 2)

• Taux de bits global de 850 Gbps
• Conception de l'emballage non hermétique
• Conception MUX/DeMUX de 2 voies CWDM4
• connecteur LC double duplex
• Consommation de puissance maximale de 17 W
• Énergie à 3,3 V unique
• Transmission jusqu'à 2 km sur des fibres à mode unique avec FEC
• Conforme à la norme OSFP MSA rev5.0
• 100G Lambda conforme à la norme MSA
• 802Conforme à.3cu
• Compatible avec l'interface de gestion CMIS 5.2 de l'OIF
• Conforme à la norme OIF-CEI-112G-VSR-PAM4
• Conforme à la norme RoHS 2

• 800G Ethernet
• Réseau de centres de données
