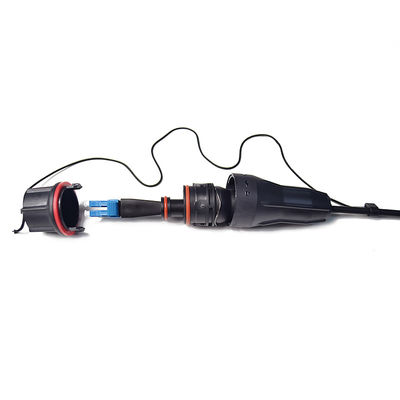

Cordons de raccordement à fibre optique avec connecteur duplex LC ODVA IP67
| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC/UPC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| High Light: | Cordons de raccordement à fibre optique IP67 de 0,9 mm,Cordons de raccordement optiques G657A1 G652D |
||
Assemblages de câbles extérieurs IP67 LC compatibles avec le connecteur Fullaxs, cordon de raccordement à fibre optique
Fibre tactique IP68 étanche pour l'extérieur
Caractéristiques
* Hautes performances en IL et RL
* Terminaisons et assemblages de connecteurs à 4, 8, 12 et 24 fibres
* Conçu pour les applications SM et MM à faible perte et à perte standard
* Solution économique pour la terminaison de masse de fibres
* Adapté à l'application MPO/MTP
* Conforme à la directive 200/95/CE (RoHS)
* Le connecteur MPO est conforme à la norme CEI-61754-7
Application
- Application aérienne extérieure
- Utilisé dans les projets FTTH
- Routes optiques à haut débit dans les bâtiments
- Fonctionnement du réseau optique à hautes performances
Performance optique :
|
Nombre de câbles
|
12
|
24
|
||
|
Modèle de fibre
|
G.657A1
|
|||
|
Élément de résistance
|
Matériau
|
Fil d'aramide
|
||
|
Tampon serré
|
Matériau
|
PVC
|
||
|
Diamètre (±0,06)mm
|
0,90
|
|||
|
Épaisseur (±0,03)mm
|
0,30
|
|||
|
Gaine extérieure
|
Matériau
|
TPU
|
||
|
Couleur
|
Noir
|
|||
|
Épaisseur (±0,1)mm
|
0,8
|
1,2
|
||
|
Diamètre du câble (±0,2)mm
|
6,2
|
8,5
|
||
|
Poids du câble (±5)kg/km
|
35
|
68
|
||
|
Rayon de courbure min.
|
Sans tension
|
10,0×Câble-φ
|
||
|
Sous tension maximale
|
20,0×Câble-φ
|
|||
|
Plage de température
(℃) |
Installation
|
-20~+60
|
||
|
Transport et stockage
|
-40~+70
|
|||
|
Fonctionnement
|
-40~+70
|
|||
|
Type de connecteur
|
Niveau de performance
|
Résistance à la traction
|
|||||
|
Standard
|
Élite
|
||||||
|
Connecteur
|
Mode
|
Extrémité
|
IL (db)
|
RL (db)
|
IL (db)
|
RL (db)
|
(N)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0,2
|
≥50
|
≤ 0,15
|
≥50
|
≥68N
|
|
UPC
|
≤0,2
|
≥55
|
≤0,15
|
≥55
|
|||
|
APC
|
≤0,2
|
≥60
|
≤0,15
|
≥60
|
|||
|
MM
|
PC
|
≤0,2
|
≥35
|
≤0,15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0,7
|
≥60
|
≤0,35
|
≥60
|
≥68N
|
|
MM
|
PC
|
≤0,5
|
≥20
|
≤0,35
|
≥20
|
||
|
MIRJ
|
SM
|
PC
|
≤0,5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0,5
|
≥35
|
/
|
/
|
||
(1) Garantie de la source. Les fournisseurs à long terme maintiennent la qualité stable des matières premières. Tous les produits sont certifiés ROHS et satisfont à la demande de niveau de qualité d'exportation.
(2) Test de qualité. 1；Les matières premières ne seront mises en production qu'après avoir réussi l'inspection IQC,
2；IPQC inspecte la chaîne de production pour s'assurer que la production répond aux exigences de qualité.
3；OQC teste les performances du produit et inspecte l'emballage pour s'assurer que chaque produit répond aux exigences de qualité du client
(3) Test optique. Nos produits sont conformes aux normes CEI et UIT
(4) Au moins 30 % de test ponctuel par le service d'assurance qualité après la finition des produits.

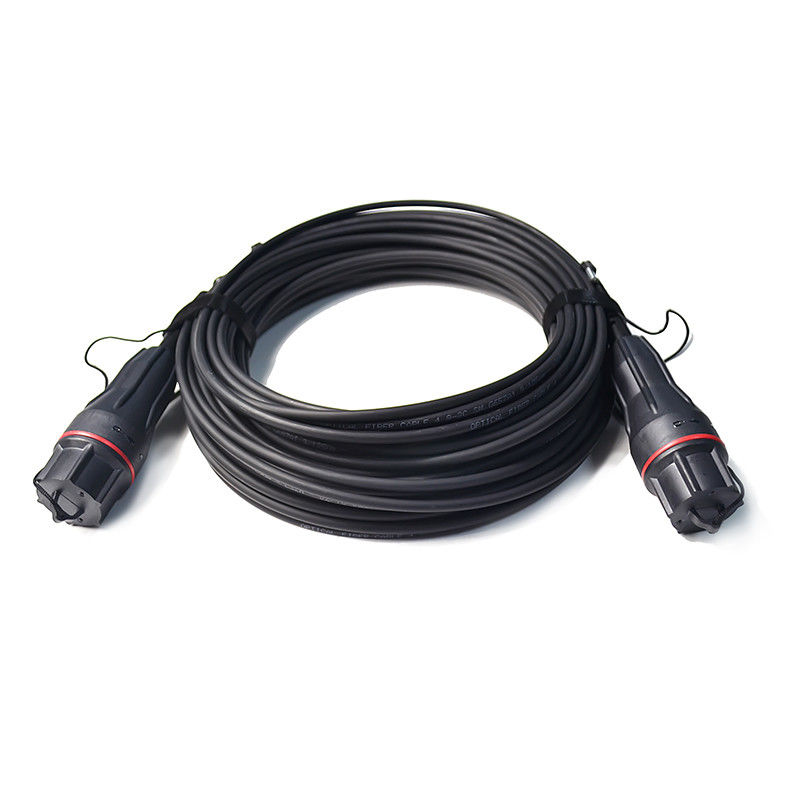

Image du produit
-
