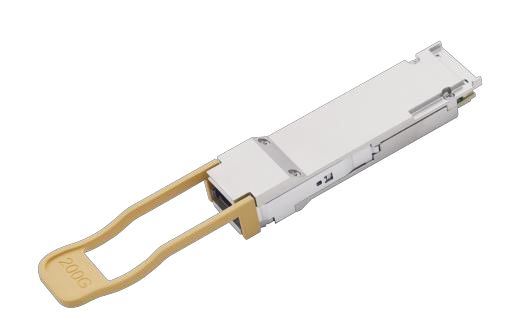

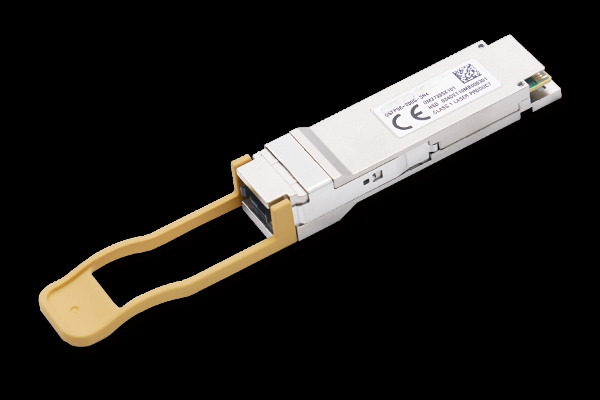

module émetteur-récepteur QSFP56 200GE SR4 100M OM4 & 70M OM3

L'OM3738SX101 est un module optique QSFP56 (Quad Small Form Factor Pluggable) 200GE duplex intégral conçu pour les communications de données multi-voies à courte portée. Le module optique utilise un format de modulation d'amplitude d'impulsion à 4 niveaux (PAM4). Il offre quatre voies de données basées sur la technologie de réseau VCSEL/PD à 850 nm, et est capable d'un débit de données agrégé de 200GE sur 100 m de MMF OM4 ou 70 m de MMF OM3.

Il est conforme aux normes IEEE 802.3cd 200GBASE SR4, IEEE 802.3bs 200GAUI-4. Les fonctions de diagnostic numérique sont disponibles via l'interface I2C, comme spécifié par les interfaces de gestion CMIS4.0.

Figure 2-1 : Schéma fonctionnel de l'émetteur-récepteur

Figure 3-1 : Dimensions mécaniques de l'OM3738SX101

• QSFP56 enfichable à chaud
• Conforme à la norme IEEE 802.3cd 200GBASE-SR4
• Conforme à la norme IEEE 802.3bs 200GAUI-4
• Conforme à l'interface de gestion CMIS4.0
• Fonctions de diagnostic numérique
• Module émetteur-récepteur duplex intégral à 4 canaux
• Débit binaire agrégé de 212,5 Gbit/s
• Longueur de liaison maximale de 70 m OM3, 100 m OM4 avec FEC
• Réceptacle unique MPO-12 APC/UPC
• Dissipation de puissance maximale< 5 W
• Plage de température du boîtier de fonctionnement de 0°C à 70°C
• Alimentation unique de 3,3 V
• Conforme à la directive RoHS 2

• Ethernet 200G
• Réseau de centre de données
