| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

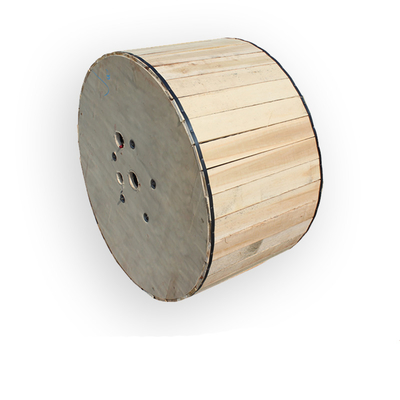

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Certification: | ISO9001/CE/ROHS |
| Mettre en évidence: | Câbles à fibres optiques ADSS,Câbles à fibres optiques ADSS,câbles à fibre optique ADSS |
||

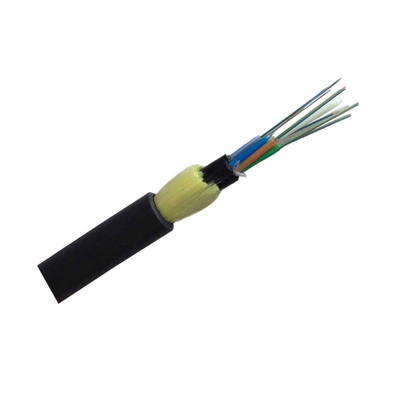

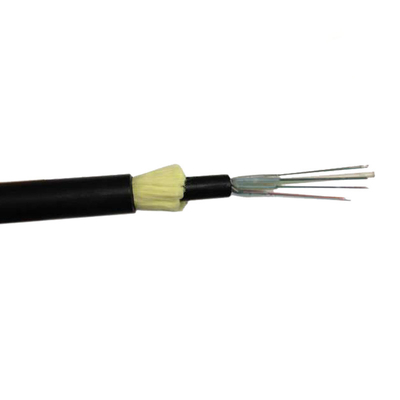

Cable extérieur à tube central en vrac non métallique ADSS Cable à fibre optique LSZH Jacket SM G652D
Définition:
Tous les câbles ADSS à fibre optique autoportante diélectrique sont en tube lâche.Les tubes sont remplis d'un remplissage résistant à l'eauLes tubes (et les charges) sont fixés autour d'un FRP (plastique renforcé de fibres) comme un centre non métalliquele membre de résistance dans un noyau de câble compact et circulaire.
Après que le noyau du câble est rempli avec le composé de remplissage.couverts d'une fine enveloppe intérieure en PE (polyéthylène).enveloppe comme élément de résistance, le câble est complété par une enveloppe extérieure PE ou AT (anti-tracking).
Caractéristiques:
1La structure non métallique offre une bonne isolation, une excellente résistance aux éclairs.
2Une conception appropriée, un contrôle précis de la longueur excédentaire des fibres et un processus de jonction distinct rendent le câble
d'excellentes propriétés mécaniques et environnementales.
3Capacité anti-électromagnétique.
4Utilisez des fils d'aramide de haute intensité comme composant anti-tirage, forts, légers et de petit diamètre de câble, adaptés
pour les différentes conditions climatiques et la durée d'installation.
5Une protection spéciale de la gaine extérieure AT (Anti-Track), une forte capacité anti-corrosion électrique.
Applications:
1- télécommunications à longue distance, réseau local dans une zone à haute tension ou accès à un réseau de télécommunications;
2Pour le système de transmission d'énergie, beaucoup de zones de tonnerre et une forte inerference électromagnétique.
Fiche de données:
| Référence du diamètre extérieur en mm | Poids de référence Poids de l'appareil |
Référentiel: tension maximale de travail Nom du produit |
Tensions de fonctionnement maximales admissibles Nom du produit |
Force de rupture Nom du produit |
CSA de l'élément de résistance en mm2 | Module de souplesse KN/mm2 | Coefficient de dilatation thermique × 10-6/k | |
| Le PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | - Je ne sais pas.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | - Je ne sais pas.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - Je ne sais pas.8 |
Caractéristique:
1. Peut être installé sans couper le courant
2L'induction maximale au point de fonctionnement de l'enveloppe AT peut atteindre 25KV
3- Poids léger et petit diamètre réduisant la charge causée par la glace et le vent et la charge sur les tours et les arrière-courants.
4. Longueur de large portée et la plus grande portée est supérieure à 1000m
5. Bonne résistance à la traction et température
6La durée de vie est de plus de 30 ans.

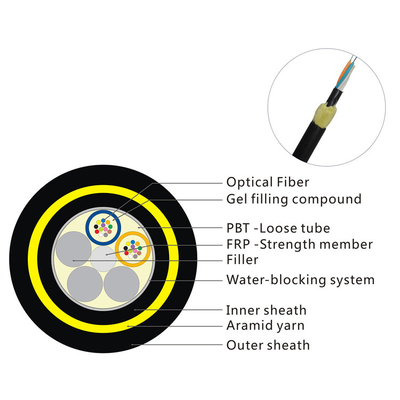

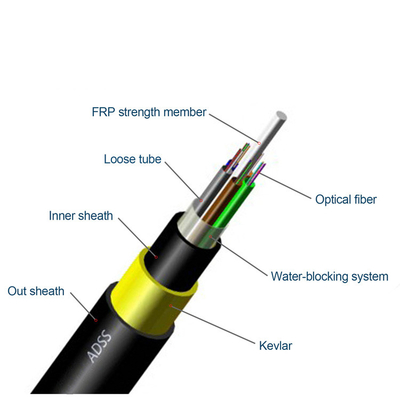

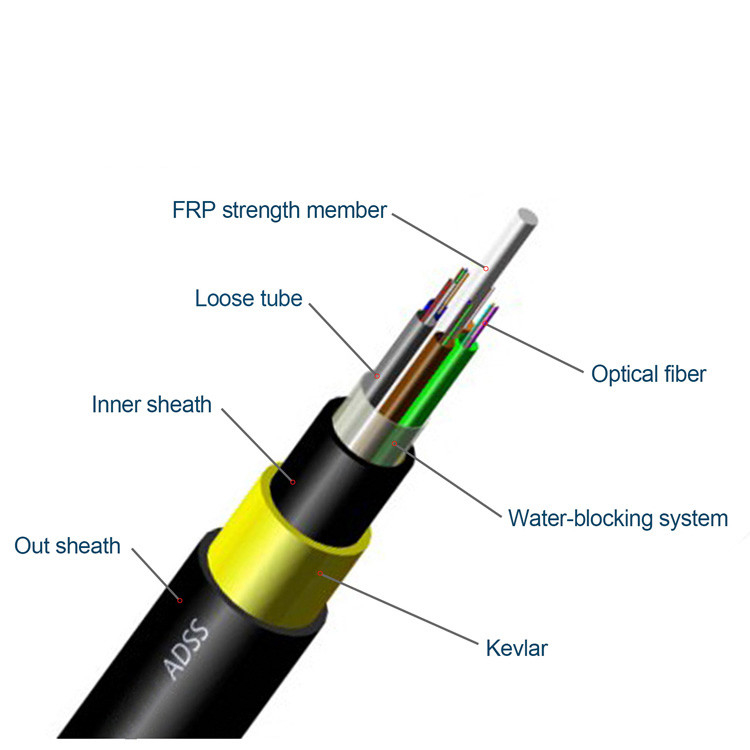

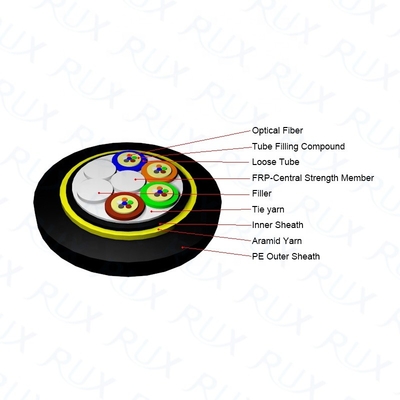

La structure
Résultats de l'analyseest un tube lâche enroulé.Les fibres sont placées dans un tube en plastique à haut module.Les tubes sont remplis d'un composé résistant à l'eau.
Les tubes (et les charges) sont bloqués autour du FRP(Fibre Reinforced Plastic), en tant que composant de résistance central non métallique dans un noyau de câble compact et circulaire.il est recouvert d'une enveloppe interne mince en polyéthylène (PE)Après que deux couches de fils d'aramide ont été appliquées dans les deux directions sur la gaine intérieure comme élément de résistance, le câble est complété par une gaine extérieure PE ou AT (anti-tracking).
