FTTX 144 Ports Cadre de Distribution Optique Extérieur (ODF)
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | Cadre de Distribution Optique Extérieur (ODF),ODF extérieur 144 ports,Cadre de Distribution Optique FTTX |
||

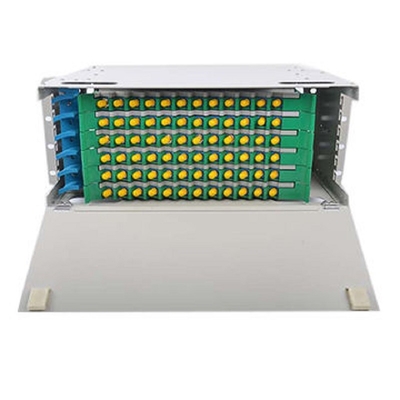

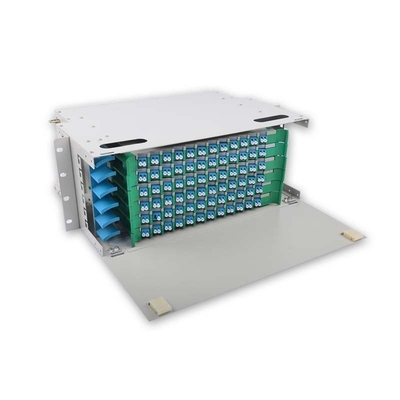

FTTX 144 ports ODF extérieur - Cadre de distribution optique
Panneau de brassage/cadre de distribution principal ODF/fibre optique extérieur de grande capacité 72 96 144 ports
Introduction
Le boîtier de raccordement de fibre optique peut être appliqué dans la connexion de branche de terminaison de fibre, fonctionnant comme boîtier de distribution, structure standard 19’’, montage en rack, disponible pour l'installation d'adaptateurs FC, SC, ST, LC.
Caractéristiques structurelles
l Tous les indices de propriété sont conformes à la norme nationale YD/T925—1997.
l Le corps utilise une tôle d'acier laminée à froid. Forte force adhésive, artistique et durable.
l Conception distinctive de 1 à 2 entrées de câble et de 1 à 24 sorties de fibres assure la flexibilité.
l Les entrées de câble sont scellées avec du NBR résistant à l'huile pour augmenter la flexibilité. Les utilisateurs peuvent choisir de percer l'entrée et la sortie.
l Le plateau de fusion de fibres superposé et l'unité de mise à la terre isolée séparée rendent la disposition des cœurs, l'extension de la capacité et la mise à la terre des câbles flexibles, pratiques et sûres.
Spécifications techniques
Dimensions extérieures : (longueur×largeur×hauteur) 430x300x1U/2U
Rayon d'enroulement de la fibre optique : ≥40 mm
Perte supplémentaire du plateau de fibres : aucune
Longueur de fibre restante dans le plateau : ≥1,6 m
Capacité de la fibre : 48 cœurs
Température de fonctionnement : - 400C ~ + 600C
Résistance à la pression latérale : 500 N
Résistance aux chocs : 750 N

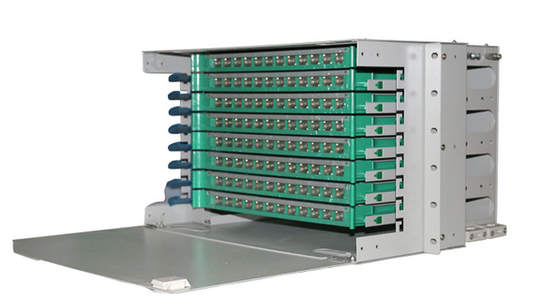

Cadre de distribution de fibre optique monté en rack
| Modèle | Nombre de cœurs | Hauteur | Dimension (cm) | Poids (kg) |
| ODF-R144 | 144 | 7U | 49x30.5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30.5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30.5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
