1X16 SC Simplex LC Duplex Fibre optique joint enclos
Propriétés de base
Lieu d'origine:
Shenzhen ,China
Nom de la marque:
CY COM
Attestation:
ISO9001:2015,SGS,ROSH
Numéro de modèle:
GJS(04)-7C
Propriétés commerciales
Quantité minimum de commande:
20pcs
Conditions de paiement:
Western Union, T/T
Capacité d'approvisionnement:
500K/ Month
Caractéristiques
| Splitter: | 2pc of 1*16 | Dimension: | 465 x250x240mm |
| Type: | Racks & Enclosure | Adapter: | SC Simplex and LC Duplex |
| Capacity of splice tray: | 24 Core | Max qty of splice tray: | 8 |
| Max capacity: | 192 fibers | Material: | ABS |
| High Light: | 1X16 boîtier à joints en fibre optique,Emballage de joints en fibre optique ABS,1X16 SC Confinement à joints simples |
||
Description du produit

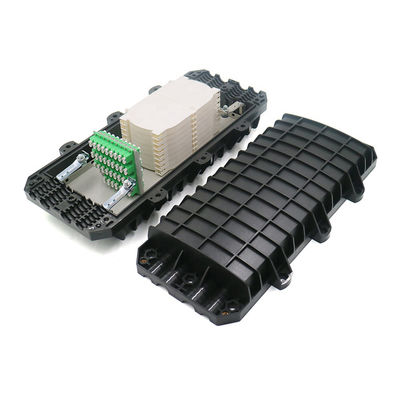

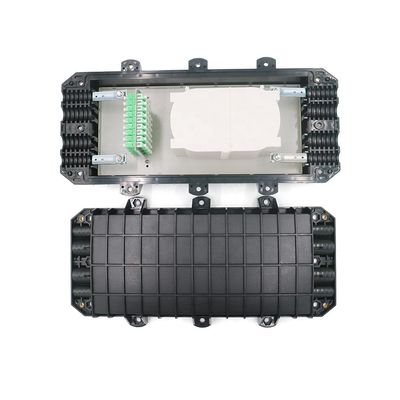

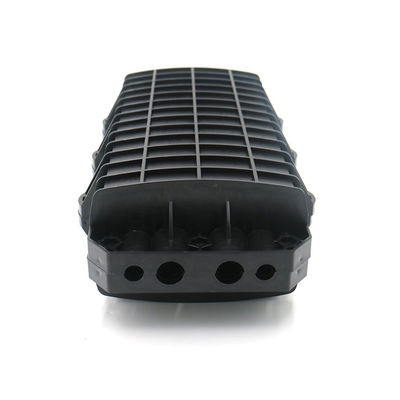

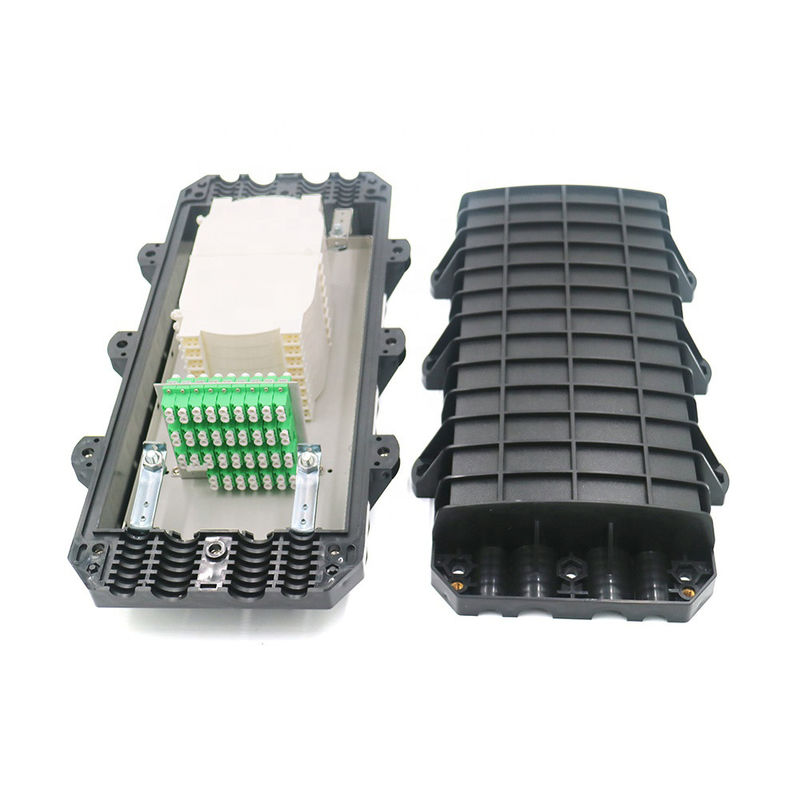

1X16 SC Simplex LC Duplex Boîtier de jonction à fibre optique
Fermeture en ligne de fibre optique 192 cœurs LC APC Boîte de jonction de câble à fibre optique GJS(04)7C
Description :
Le produit peut être appliqué dans les connexions en ligne droite et en dérivation (un vers deux, un vers trois) des câbles optiques d'un diamètre de 22 mm (Φ), de tous types et structures, lors de la pose en aérien, en canalisation, en souterrain ou dans un puits. Parallèlement, il est également appliqué à la connexion de tous les câbles téléphoniques urbains en plastique.
Caractéristiques :
* Le corps du boîtier est fabriqué à partir de plastiques d'ingénierie haute intensité importés (ABS) et formé avec des plastiques moulés sous haute pression. Il a la forme d'un demi-rectangle, avec les avantages d'un poids réduit, d'une intensité mécanique élevée, d'une résistance à la corrosion, d'une protection contre la foudre et d'une longue durée de vie.
* Le corps est scellé avec du caoutchouc de silicone, l'entrée de câble utilise un bloc de silicone, une étanchéité fiable, facile à ouvrir et à entretenir.
* 4 entrées, 4 sorties, capacité maximale de 192 cœurs (fibres simples)
* La boucle de câble optionnelle (Φ7, Φ14, Φ20) permet à l'utilisateur de choisir un diamètre extérieur différent en fonction des conditions réelles, ce qui améliore la fiabilité de l'étanchéité de l'entrée de câble.
* Le plateau de fusion de fibres superposées et l'unité de mise à la terre isolée séparée permettent la disposition des cœurs, l'extension de la capacité et la mise à la terre des câbles de manière flexible, pratique et sûre.
* Le composant métallique extérieur et l'unité de fixation sont en acier inoxydable, ce qui permet de les utiliser à plusieurs reprises dans différents environnements.
Opérations :
* Choisissez la boucle de câble avec le diamètre extérieur approprié et faites-la passer à travers le câble optique. Dénudez le câble, retirez le boîtier extérieur et intérieur, ainsi que le tube de contraction lâche, et lavez la graisse de remplissage, en laissant 1,1 à 1,6 m de fibre et 30 à 50 mm d'âme en acier.* Fixez la carte de serrage du câble et le câble, ainsi que l'âme en acier de renfort du câble. Si le diamètre du câble est inférieur au diamètre de la boucle de câble, liez d'abord le point de fixation du câble avec du ruban adhésif jusqu'à ce que le diamètre soit suffisant, puis fixez-le.
* Introduisez la fibre dans le plateau de fusion et de connexion, fixez le tube thermorétractable et le tube de fusion à chaud à l'une des fibres de connexion. Après avoir fondu et connecté la fibre, déplacez le tube thermorétractable et le tube de fusion à chaud et fixez le bâton d'âme de renfort en acier inoxydable (ou en quartz), assurez-vous que le point de connexion est au milieu du tuyau de logement. Chauffez le tuyau pour en faire un. Placez le joint protégé dans le plateau de pose de fibres (un plateau peut poser 24 cœurs).
* Posez la fibre restante dans le plateau de fusion et de connexion uniformément, et fixez la fibre d'enroulement avec des attaches en nylon. Utilisez les plateaux de bas en haut. Une fois que toutes les fibres ont été connectées, recouvrez la couche supérieure et fixez-la.
* Positionnez-le et utilisez le fil de terre conformément au plan du projet.
* Scellez le dispositif de retenue du câble près de l'entrée de la fermeture d'épissure et le joint des anneaux de câble avec du ruban d'étanchéité. Et fermez les entrées inutilisées avec des bouchons, avec les parties concaves exposées du bouchon scellées avec des rubans. Ensuite, placez les bandes d'étanchéité dans la rainure d'étanchéité sur les côtés de la coque et graissez la partie concave de l'entrée du corps entre les deux parties de la coque. Ensuite, fermez les deux parties de la coque et serrez-la avec des boulons en acier inoxydable. Les boulons doivent être vissés fermement avec une force équilibrée.
* Selon les exigences de pose, positionnez et fixez l'outil de suspension.
Modèle
SP-GJS-(04)7C
|
Taille externe
|
465 × 250 × 240 mm
|
|
Poids
|
4,7 kg
|
|
Rayon d'enroulement de la fibre optique
|
≥40 mm
|
|
Perte supplémentaire du plateau de fibres
|
≤0,01 dB
|
|
Longueur de fibre restante dans le plateau
|
≥1,6 m
|
|
Capacité de la fibre (simple)
|
192 cœurs
|
|
Température de fonctionnement
|
- 40 ℃ ~ + 70 ℃
|
|
Résistance à la pression latérale
|
≥2000N / 10cm
|
|
Résistance aux chocs
|
≥20N.m
|
|
|
|
