| Splitter: | 2:32,2:16 | Dimension: | φ230*550 |
|---|---|---|---|
| Cable diameter: | φ7-φ22 | Cable port: | 4 in ,4 out |
| Capacity of splice tray: | 24 Single fiber | Max qty of splice tray: | 6 |
| Max capacity: | 144 Single fiber | Material: | MPP |
| Sealing structure: | Heat shrinkable sealing structure silicon gum material | ||
| Mettre en évidence: | Boîtier de raccordement fibre optique aérien,Boîtier de raccordement fibre optique avec répartiteur PLC,Boîtier de raccordement fibre optique MPP |
||
Boîtier fibre optique aérien mural IP65 avec séparateur PLC

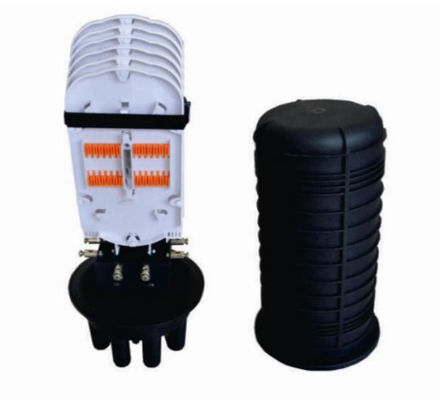

Fermeture dôme fibre optique GJS-M7/RS avec séparateur PLC
DESCRIPTION
Application
Une série de fermetures dôme, utilisée pour la connexion directe pendant le processus de transmission de la fibre optique, et qui assure la protection des jonctions, avec 6 petits trous ronds pour câbles et 1 grand trou pour câble ; scellage thermique avec gaine thermorétractable ; peut être utilisée pour des installations aériennes, sur poteau, murales et enterrées. Avec de bonnes performances d'étanchéité, une installation simple et une large gamme d'applications, c'est le meilleur choix pour la connexion de fibre optique.
Produit Caractéristiques
Tous les indicateurs fonctionnels sont conformes à la norme nationale YD 814.1-2004 pour les boîtiers de distribution.

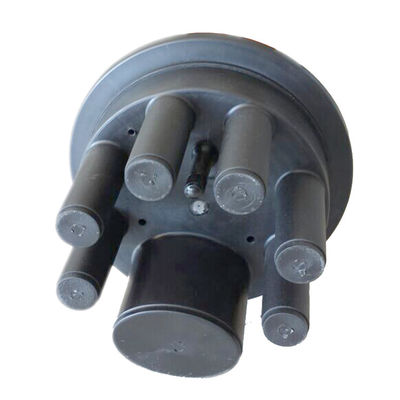

Quatre ports d'entrée et quatre ports de sortie de câble ; il y a 1 grand trou et 6 petits trous circulaires, qui peuvent entrer et sortir les câbles optiques Φ7~Φ22.

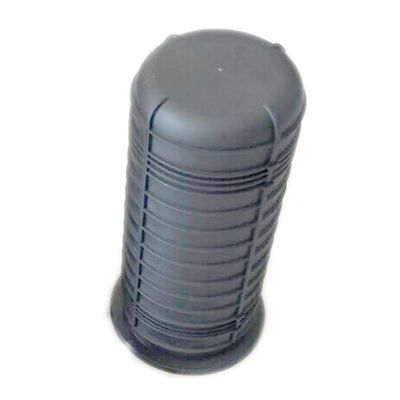

Le corps du boîtier extérieur est fabriqué en plastiques techniques à haute résistance. Il présente des caractéristiques de légèreté, de résistance mécanique élevée, d'anti-vieillissement, de forte résistance à la corrosion, de résistance à la foudre et de longue durée de vie.

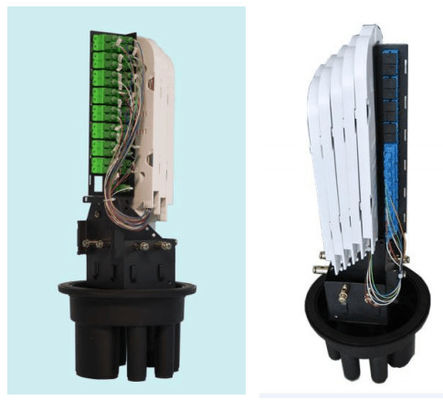

La structure empilée du plateau d'épissure et le dispositif de mise à la terre isolant indépendant rendent la configuration du cœur de fibre optique, l'extension et la mise à la terre du câble flexibles, pratiques et sûrs.
Le plateau d'épissure est équipé d'emplacements d'épissure et d'un support de séparateur PLC, qui peut être configuré à tout moment en fonction des besoins de la connexion en ligne directe ou en ligne dérivée.
Technique Index
Rayon de courbure de la fibre : ≥40mm
Perte supplémentaire du disque optique : ≤ 0,01 dB
Plage de température : - 40°C ~ + 65°C
Anti-pression latérale : ≥2000N / 10 cm
Résistance aux chocs : ≥20N.m
Niveau de protection : IP65
SPÉCIFICATION DU PRODUIT
| Type | GJS-M7/RS |
| Taille (mm) | ￠230 * 320/440 |
| Diamètre du câble (mm) | ￠7～￠22 |
| Entrée de câble | 4 entrées et 4 sorties |
| Capacité du plateau d'épissure | 24 (monocœur) |
| Quantité maximale de plateaux d'épissure | 6 |
| Capacité maximale | 144 (monocœur) |
| Taille du carton extérieur (mm) |
540*485*465/4pcs |
| Corps du boîtier | 1 ensemble |
| Connecteur de poteau | 2 pièces |
| Tube thermorétractable (petit) | 6 pièces |
| Tube thermorétractable (ovale) | 1 pièce |
| Manchons d'épissure, (L=40mm) | selon le type |
| Fil de mise à la terre (L=120mm) | 1 pièce |
| Carte de dérivation | 1 pièce |
| Feuille d'étain | 2 pièces |
| Boucle de cerclage en acier inoxydable | 8 pièces |
