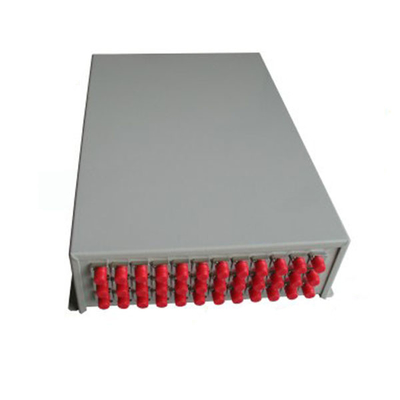

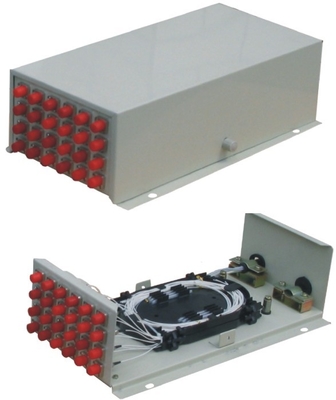

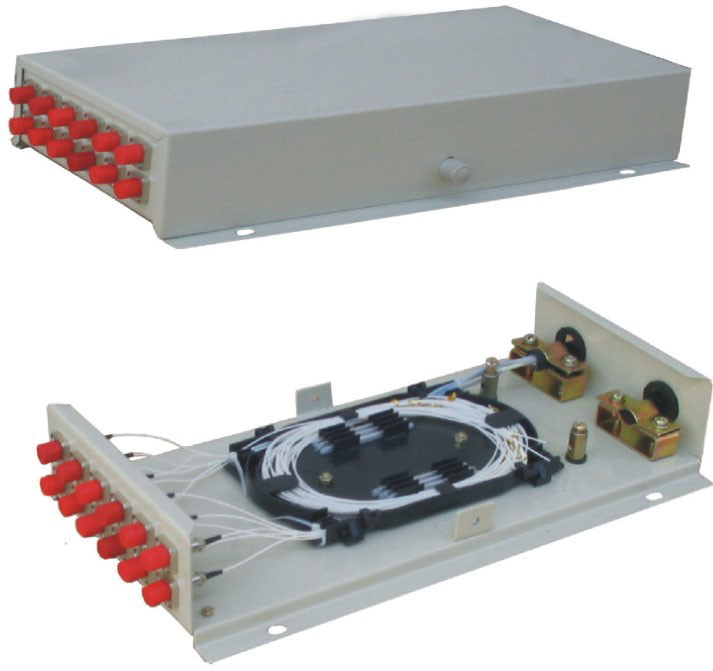

48 boîtes de jonction optique FC ST ROSH montées sur le mur

Boîte de jonction optique FC ST ROSH murale à 48 cœurs

Panneau de brassage mural, boîtier de raccordement à fibre optique GPZ-48A,12 cœurs, 24 cœurs, 48 cœurs

Application :

Le produit peut être utilisé sur le terminal des câbles optiques, de différents types et structures, dont le diamètre est inférieur à 18 mm.

Caractéristiques structurelles :

1. Tous les indices de propriété sont conformes à la norme nationale YD/T814-1996.

2. Le corps utilise une tôle d'acier laminée à froid, et la surface utilise la technique du plastique soufflé mat. Force adhésive forte, artistique et durable.

3. La conception distinctive de 1 à 2 entrées de câble et de sortie de fibre de 1 à 48 cœurs assure la flexibilité.

4. L'entrée et la sortie des câbles sont scellées avec du NBR résistant à l'huile pour augmenter la flexibilité. Les utilisateurs peuvent choisir de percer l'entrée et la sortie.

5. Le plateau de fusion de fibres superposé et l'unité de mise à la terre isolée séparée permettent la disposition des cœurs, l'extension de la capacité et la mise à la terre des câbles, flexibles, pratiques et sûrs.

Principales spécifications techniques

1. Dimensions externes : (longueur × largeur × hauteur) 330 × 183 × 70/100

2. Poids : 1,7/2 kg

3. Rayon d'enroulement de la fibre optique : ≥ 40 mm

4. Perte supplémentaire du plateau de fibres : aucune

5. Longueur de fibre restante dans le plateau : ≥ 1,6 m

6. Capacité de la fibre : 48 cœurs

7. Température de fonctionnement : - 400 °C ~ + 600 °C

8. Résistance à la pression latérale : 500 N

9. Résistance aux chocs : 750 N

Opérations

1. Dénuder le câble, retirer le boîtier extérieur et intérieur, ainsi que le tube de contraction lâche, et laver la graisse de remplissage, en laissant 1,1 à 1,6 m de fibre et 20 à 40 mm d'âme en acier.

2. Fixer la carte de serrage du câble et le câble, ainsi que l'âme en acier de renfort du câble.

3. Introduire la fibre dans le plateau de fusion et de connexion, fixer le tube thermorétractable et le tube fondu à l'une des fibres de connexion. Après avoir fondu et connecté la fibre, déplacer le tube thermorétractable et le tube fondu et fixer le bâton d'âme de renfort en acier inoxydable (ou en quartz), s'assurer que le point de connexion est au milieu du tuyau de boîtier. Chauffer le tuyau pour les fusionner. Placer le joint protégé dans le plateau de pose de fibres (un plateau peut poser 12 cœurs).

4. Poser la fibre restante dans le plateau de fusion et de connexion uniformément, et fixer la fibre d'enroulement avec des attaches en nylon. Utiliser les plateaux de bas en haut. Une fois que toutes les fibres ont été connectées, recouvrir la couche supérieure et la fixer.

5. Positionner et utiliser le fil de terre conformément au plan du projet.

6. Fermer le couvercle. Il peut être installé sur le mur ou en ligne horizontale.
