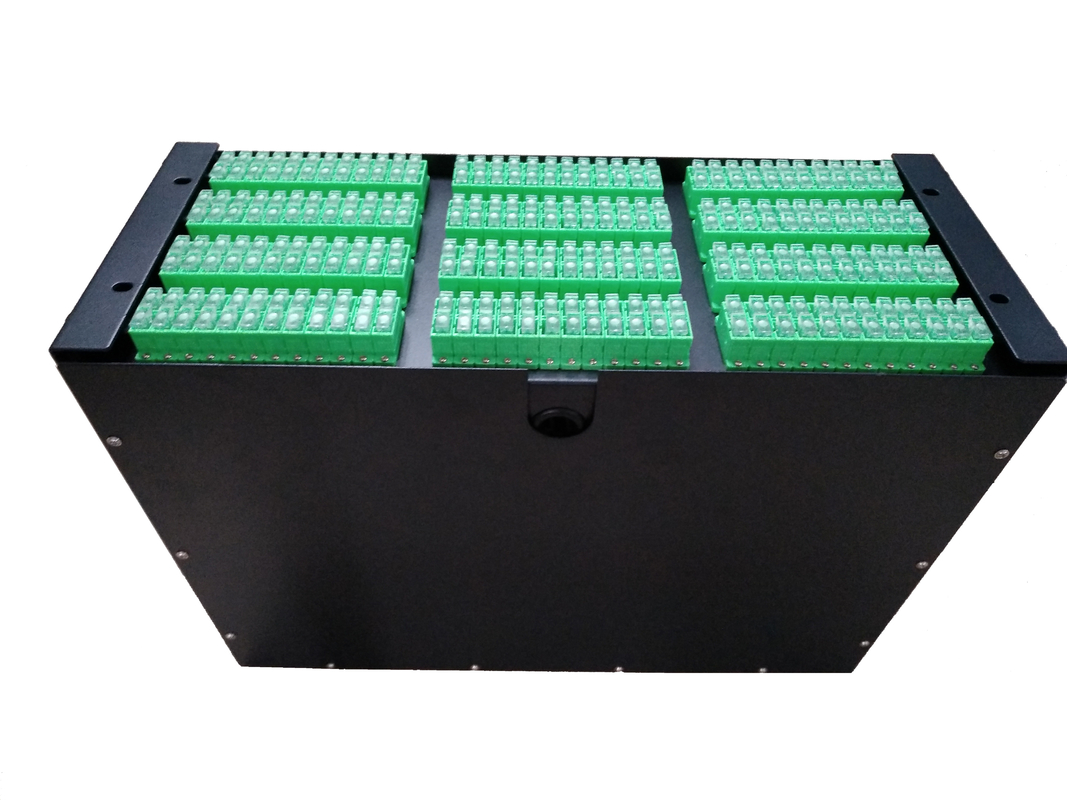

Panneaux de brassage pour montage en rack ODF 4U, 288 cœurs SC Duplex
| Type: | Slide Draw | Apply port: | SC/FC/LC/ST |
| Material: | Cold rolled steel sheet | Color: | Black |
| Size: | 130*300*4Umm | Fiber Capacity: | 144 |
| High Light: | Panneaux de brassage pour montage en rack ODF 4U,Panneaux de brassage 4U SC Duplex,Panneaux de brassage 4U 288 cœurs |
||
Panneaux de brassage pour montage en rack ODF duplex SC 288 cœurs 4U

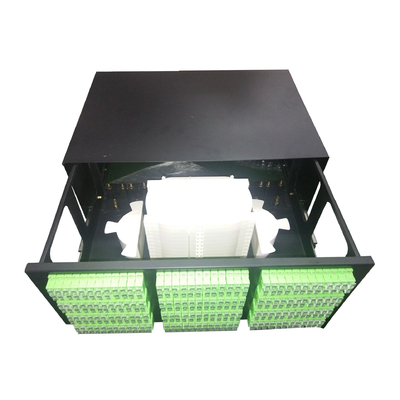

Panneau de brassage pour montage en rack fibre optique 19" 4 U avec glissière, adaptateurs SC duplex, 288 cœurs ODF
Introduction :
Le panneau de brassage fibre optique de type tiroir coulissant en métal est l'équipement auxiliaire pour le câblage terminal dans le réseau de communication par transmission de fibre optique, qui convient à l'épissure directe des câbles optiques intérieurs
et au raccordement de dérivation, et protège la fibre.
Fourni avec des adaptateurs et des jarretières SC/APC, les oreilles de montage en rack sont fixées sur la boîte avec des vis en usine ; lors de la construction sur site, prenez-le et installez-le sur le rack.
Caractéristiques :
- Applicable à la terminaison et à la structure standard 19",
- Conception coulissante en métal
- montage en rack dans le répartiteur optique ODF
- Convient aux adaptateurs FC, SC, ST, LC, E2000
- Tôle d'acier laminée à froid, avec pulvérisation électrostatique
- Taille de la boîte : 430*300*6U
Panneau de brassage Structure
Comprend 3 parties : corps de la boîte, composants internes, connecteur de fibre optique protecteur.

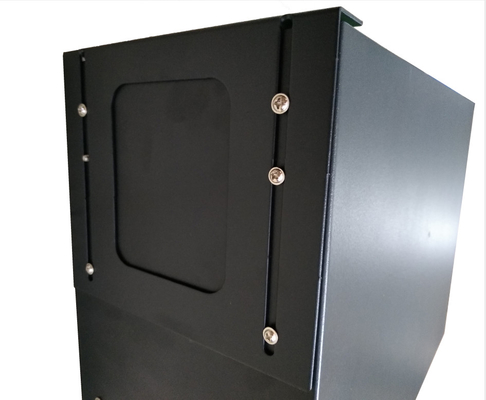

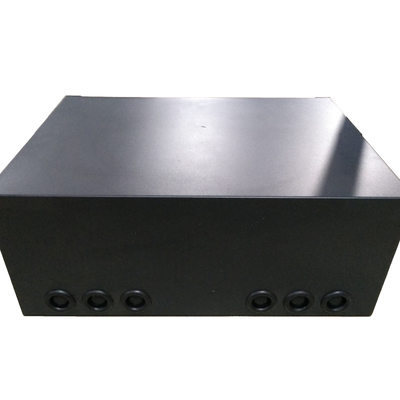

1. Corps de la boîte
pratique à ouvrir et à installer, avoir mise à la terre haute tension appareil pour le composant métalliques.
2. Icomposants nternes principalement 3 éléments :
A. support : le corps de la structure interne, utilisé pour le support interne ;
B. Plateau d'épissure: pour stocker le connecteur de fibre optiqueélément de renforcementpièce de protections et la fibre restante,
la fibre restante longueur de fibre optique ≥1,6 m, rayon de courbure ≥37,5 mm, ont également une remarque pour identifierla fibre ; C. dispositif fixe
:pour fixer la gaine de câble optique, élément de renforcement et jarretière de câblage.Protection
parties de connecteurs de fibre optique: manchon et presse-étoupe en caoutchoucApplication :
1. Télécommunications
2. CATV
3. LAN et WAN
4. Réseau
5. Large bande
Spécification
Type
| Dimension |
(mm) Qté/ |
(cœur) Taille du carton |
(mm) Qté/ |
carton (pc) Poids brut |
(kg) GPSM-1U-SC12 |
| 430*300*1U | 12 | 485*420*350 | 5 | 29 | GPSM-2U-FC48 |
| 24 | 485*420*350 | 5 | 29 | GPSM-2U-FC48 | |
| 48 | 500*355*550 | 5 | 29 | GPSM-2U-FC48 | |
| 430*300*2U | 48 | 500*355*550 | 4 | 26,5 | GPSM-4U |
| 430*300*4U | 192 | 500*350*540 | 1 | 18,9 |
-
