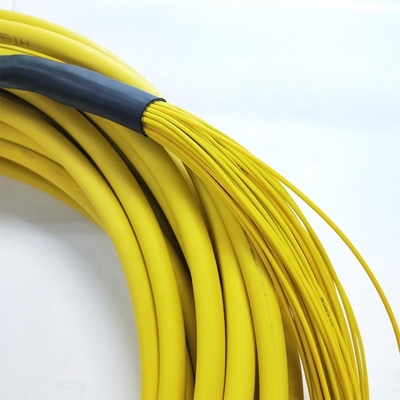

Câble à fibres optiques multi-fibres 24 coeurs LSZH 850nm 1300nm
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
| Fiber quality: | 2 / 4 / 8 / 10 / 12 /24 | Color: | Yelllow/Orange/Aqua/Customized |
| Cable diameter: | 13±0.5 mm for 24core | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Certification: | ISO9001/CE/ROHS |
| High Light: | Câble à fibres optiques multi-fibres 1300nm,Câble à fibres optiques multi-fibres 850nm,Câble optique 24 coeurs LSZH |
||
Câble à fibres optiques multi-fibres LSZH 24 cœurs 850nm 1300nm
Câble à fibres optiques breakout GJFPV monomode multimode RFP avec gaine LSZH
Description :

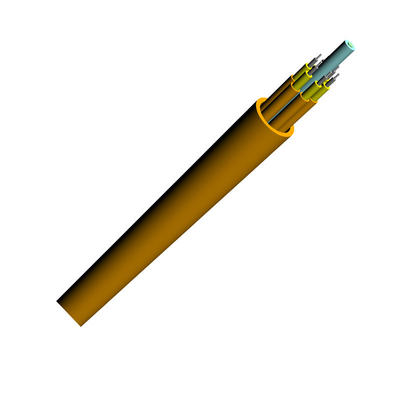

Le câble Break-Out utilise un câble simplex (fibre à tampon serré de Φ900µm, fil d'aramide comme élément de résistance) comme sous-unité. Un plastique renforcé de fibres (FRP) est situé au centre du cœur en tant qu'élément de résistance non métallique. Les sous-unités sont toronnées autour du cœur du câble. Le câble est complété par une gaine en PVC ou LSZH (faible dégagement de fumée, zéro halogène, ignifuge).
Caractéristiques :
Fibre à tampon serré et structure sèche, pratique à installer et à entretenir.
La haute résistance de l'élément de résistance en fil d'aramide assure une excellente résistance à la traction ;
Plus léger et de petit diamètre, ignifuge, se sépare facilement et excellente souplesse ;
La structure de l'élément de résistance non métallique toronné assure au câble une plus grande résistance à la traction.
Le matériau de la gaine extérieure présente de nombreux avantages tels que l'anti-corrosion, l'anti-eau, la résistance aux rayons ultraviolets, l'ignifugation et l'innocuité pour l'environnement, etc.
Application :
Largement utilisé dans le réseau d'accès FTTH
Réseau de télécommunications
Réseaux CATV
Réseaux de communication de données
Réseau local
Équipement de transmission, données vocales
Interconnexion entre les appareils
Cordon de raccordement et connecteurs à fibres optiques
Connexion pour composants optiques passifs et actifs
Diverses solutions de câblage intérieur. Particulièrement utilisé dans de bonnes conditions de pose.
Type de fibre : fibre monomode G.652D, G.657A1 ou G.657A2 et fibre multimode OM1, OM2, OM3, OM4.
| Type de fibre | Atténuation | Bande passante de lancement surremplie | Bande passante modale effective | Longueur de liaison Ethernet 10 Go/s | Rayon de courbure minimal | |
| Conditions | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | |
| Unité | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G652D | 0,36/0,22 | 16 | ||||
| G657A1 | 0,36/0,22 | 10 | ||||
| G657A2 | 0,36/0,22 | 7,5 | ||||
| 50/125 | 3,0/1,0 | ≥500/500 | 30 | |||
| 62,2/125 | 3,0/1,0 | ≥200/500 | 30 | |||
| OM3 | 3,0/1,0 | ≥1500/500 | ≥2000 | ≥300 | 30 | |
| OM4 | 3,0/1,0 | ≥3500/500 | ≥4700 | ≥550 | 30 | |
| B1-OM3 | 3,0/1,0 | ≥1500/500 | ≥2000 | ≥300 | 7,5 | |
| B1-OM4 | 3,0/1,0 | ≥3500/500 | ≥4700 | ≥550 | 7,5 | |
Structure et spécifications techniques
| Code du câble |
Diamètre du câble (mm) |
Poids du câble (kg/km) |
(N/100mm) |
Résistance à l'écrasement (N/100mm) |
|||
| Gaine en PVC | Gaine LSZH | Court terme | Long terme | Court terme | Long terme | ||
| 4 | 7,4±0,5 | 50 | 56 | 440 | 130 | 1000 | 300 |
| 6 | 8,4±0,5 | 66 | 74 | 660 | 200 | 1000 | 300 |
| 8 | 9,8±0,5 | 91 | 101 | 660 | 200 | 1000 | 300 |
| 12 | 12,4±0,5 | 140 | 155 | 660 | 200 | 1000 | 300 |
| 18 | 12,4±0,5 | 140 | 155 | 1320 | 400 | 1000 | 300 |
| 24 | 14,4±0,5 | 181 | 201 | 1320 | 400 | 1000 | 300 |
| 36 | 16,4±0,5 | 208 | 255 | 1320 | 400 | 1000 | 300 |
| 48 | 19±0,5 | 280 | 344 | 1320 | 400 | 1000 | 300 |
Remarque : Cette fiche technique ne peut être qu'une référence, mais pas un complément au contrat. Veuillez contacter nos commerciaux pour
plus d'informations.
-
