câbles à fibre optique SM G652D à double enveloppe blindée
Propriétés de base
Lieu d'origine:
Shenzhen,China
Nom de la marque:
Corning /CY COM
Attestation:
ISO9001:2015,ISO14001:2015 SGS,ROSH
Numéro de modèle:
GYTA53
Propriétés commerciales
Quantité minimum de commande:
1000M
Conditions de paiement:
T/T, Western Union
Capacité d'approvisionnement:
200KM Per week
Caractéristiques
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
| Fiber quality: | 24 / 36 / 42 / 48 / 60 / 72 / 96 / 144 | Jacket Color: | Yelllow/Orange/Aqua/Customized |
| Cable diameter: | 17.5.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Certification: | ISO9001/CE/ROHS | Application: | Outdoor,Aerial |
| High Light: | G652D Câbles à fibres optiques,G652D câbles à double blindage,G652D SM câbles optiques |
||
Description du produit
Câbles à fibres optiques G652D gainés et doublement armés

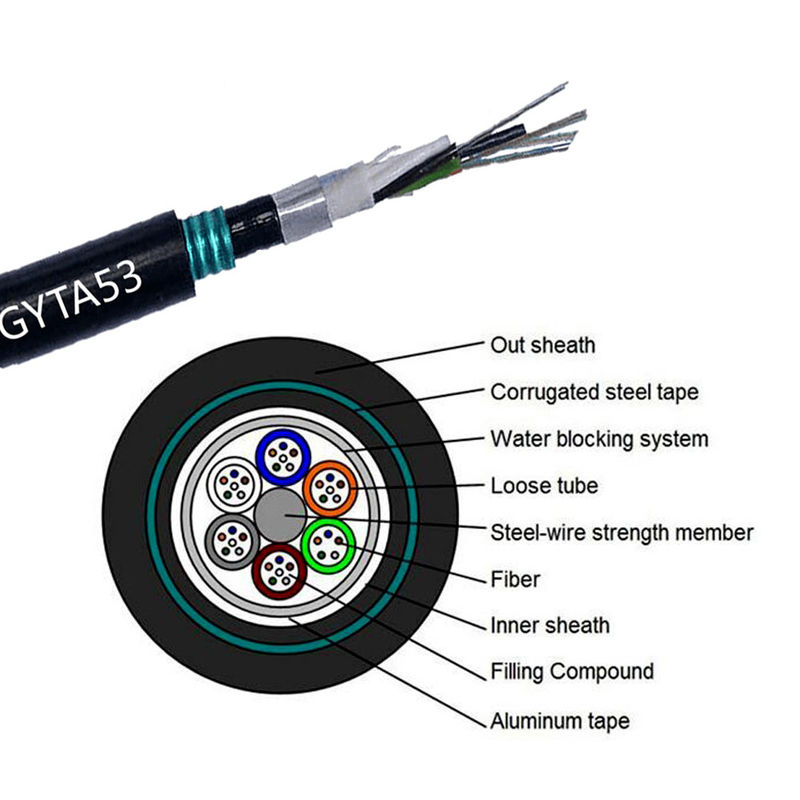

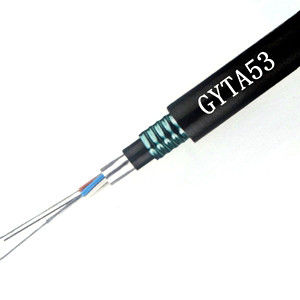

Câble à fibre optique extérieur GYTA53 doublement armé et doublement gainé
Description :
Les câbles à fibres optiques enterrés directement GYTA53 sont conçus pour fournir des nombres de fibres élevés avec la flexibilité et la polyvalence requises pour les installations les plus exigeantes d'aujourd'hui, y compris l'enfouissement direct. Avec des nombres de fibres allant jusqu'à 288 et des conceptions de brins S-Z.
Caractéristiques :
- Faible atténuation et dispersion, contrôle spécial de la longueur de dépassement et la technologie de toronnage en couches assurent une bonne transmission, des performances mécaniques et environnementales.

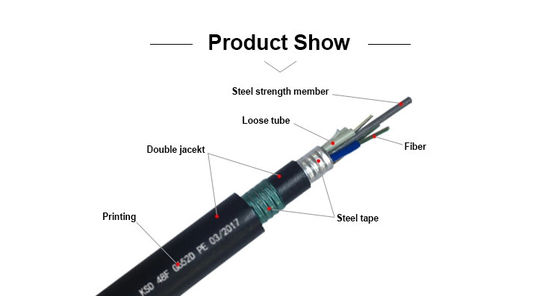

- Le ruban d'aluminium recouvert d'une gaine intérieure en PE et le ruban d'acier recouvert d'une gaine extérieure en PE offrent d'excellentes performances d'étanchéité.
- Un bon matériau d'étanchéité empêche la pénétration longitudinale de l'eau dans le câble.
- La conception à double gaine améliore les performances d'écrasement et d'étanchéité.
Application :
Ces câbles armés avec ruban d'acier ondulé et ruban d'aluminium et à double gaine conviennent à une installation dans des environnements difficiles
où un impact mécanique sur le câble est à prévoir, par exemple dans une application d'enfouissement direct. Ils conviennent également à une installation
dans des conduits où une résistance aux rongeurs ou à l'humidité est attendue.

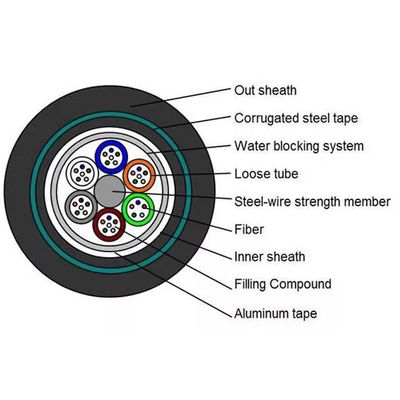

Performance du câble :
| Article | Paramètres | |
| Tube lâche | Matériel | PBT |
| Couleur | Toutes les couleurs affichées | |
| Remplisseur | Matériel | PE |
| Couleur | Noir | |
| CSM | Matériel | Fil d'acier phosphaté |
| Blindage intérieur | Matériel | Bande d'aluminium plastifiée |
| Gaine intérieure | Matériel | PEBD |
| Couleur | Noir | |
| Blindage extérieur | Matériel | Bande d'acier plastifiée |
| Gaine extérieure | Matériel | PEBD |
| Couleur | Noir | |
| Rayon de courbure min. | Statique | 12,5 fois le diamètre du câble |
| Dynamique | 25 fois le diamètre du câble | |
| Flexion répétée | Charge :250N ; nombre decycles:30 Pas d'ajout évidentd'atténuation, pas de rupture de fibre et pas de dommage au câble. | |
| Performance à la traction | Court terme | 3000N |
| Écrasement | Court terme | 3000N/100mm |
| Torsion | Charge :250N ; nombre de cycles : 10 ; angle de torsion :±180°Pas d'ajout évidentd'atténuation, pas de rupture de fibre et pas de dommage au câble. | |
Dimensions des constructions de câbles :
|
Nombre de fibres |
Structure | Fibres par tube |
Diamètre du tube lâche (mm) |
Épaisseur de Gaine intérieure (mm) |
Épaisseur de Gaine extérieure (mm) |
Câble diamètre (mm) |
Câble poids (kg/km) |
| 12 | 1+6 | 6 | 1,7 ± 0,1 | 0,9 ± 0,1 | 1.8± 0,1 | 12,8± 0.5 | 164 |
| 24 | 1+6 | 6 | 1,7 ± 0,1 | 0,9 ± 0,1 | 1.8± 0,1 | 12,8± 0.5 | 165 |
| 48 | 1+6 | 12 | 2,0 ± 0,1 | 0,9 ± 0,1 | 1.8± 0,1 | 13,8± 0.5 | 190 |
| 96 | 1+8 | 12 | 2,0 ± 0,1 | 0,9 ± 0,1 | 1.8± 0,1 | 15,4± 0.5 | 234 |
Détails d'emballage :
| Type de câble | Tambour | ||||
|
Hauteur (mm) |
Largeur (mm) |
Diamètre intérieur (mm) |
Longueur (km) |
Type de tambour | |
| GYTA53-12 | 950 | 760 | 400 | 2 | Tambour en bois |
| GYTA53-24 | 950 | 760 | 400 | 2 | Tambour en bois |
| GYTA53-48 | 1100 | 760 | 500 | 2 | Tambour en bois |
| GYTA53-96 | 1200 | 760 | 500 | 2 | Tambour en bois |
