Détails sur le produit:
Conditions de paiement et expédition:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
|---|---|---|---|
| Fiber quality: | 24 / 36 / 48 / 72 / 96 / 144 | Color: | Yelllow/Orange/Aqua/Customized |
| Cable diameter: | 26.5±0.5 mm | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Certification: | ISO9001/CE/ROHS |
| Mettre en évidence: | OS1 OS2 Fil de câble optique,Cable optique à mode unique OM3,Cable optique à mode unique OM4 |
||

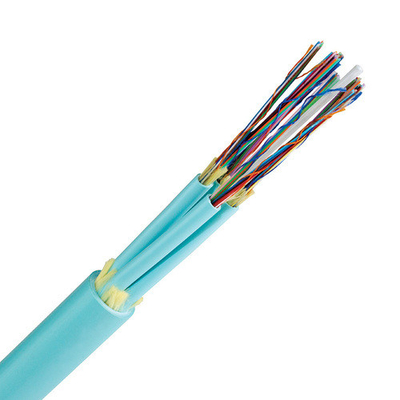

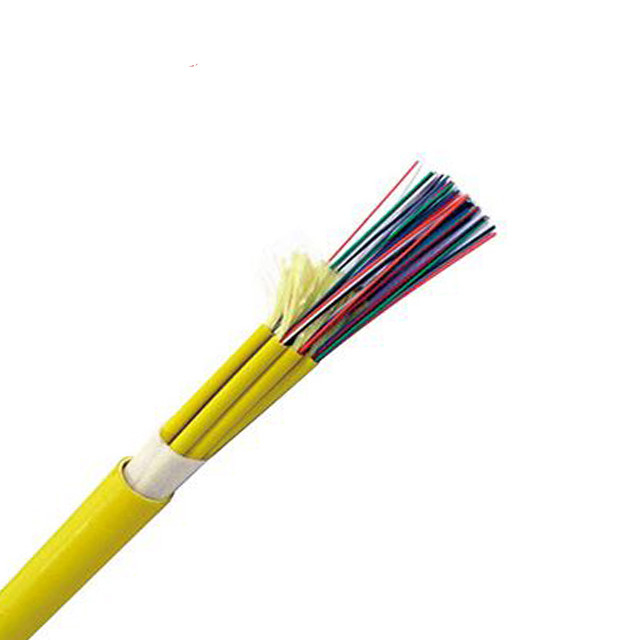

Câble optique monomode 144 fibres OM3 OM4 OS1 OS2
GJPFJY Câble à fibre optique à tampon serré à 144 fibres monomode multimode, gaine LSZH
Description :
Le câble de dérivation possède des sous-câbles individuels à l'intérieur d'une gaine de câble extérieure principale, et chaque fibre a son propre élément de résistance en aramide pour l'attache du connecteur. C'est le câble à fibre le plus facile à installer lorsque la terminaison directe des connecteurs aux sous-unités et le raccordement direct aux panneaux et aux équipements sont souhaités.
Caractéristiques :
Bonne performance d'étanchéité.
Faible dégagement de fumée, sans halogène et gaine ignifuge.
Diamètre plus petit, structure simple, légèreté et grande praticabilité.
La fibre spéciale à faible sensibilité à la courbure offre une transmission de données à large bande passante.
Nouvelle conception de cannelure, facile à dénuder et à épisser, simplifie l'installation et la maintenance.
Application :
Largement utilisé dans le réseau d'accès FTTH
Réseau de télécommunications
Réseaux CATV
Réseaux de communication de données
Réseau local
Équipement de transmission, données vocales
Interconnexion entre les appareils
Cordons de raccordement et connecteurs à fibre optique
Connexion pour composants optiques passifs et actifs
Diverses solutions de câblage intérieur. Particulièrement utilisé dans de bonnes conditions de pose.
Fiche technique :
| Type de câble | Noyau de fibre | Sous-unités | Diamètre du câble (MM) | Résistance à la traction (N) | Résistance à l'écrasement (N) | Rayon de courbure minimal (MM) | |||||
| Nombre de fibres | Nombre d'unités | Diamètre (MM) | Court terme | Long terme | Court terme | Long terme | Dynamique | Statique | |||
| GJPFJV | 24 | 6 | 4 | 4.5 | 13.8 | 1200 | 600 | 1200 | 600 | Rayon de courbure min. (Statique) | ℃ |
| GJPFJV | 36 | 6 | 6 | 4.5 | 16.8 | 1600 | 800 | 1200 | 600 | Rayon de courbure min. (Statique) | ℃ |
| GJPFJV | 48 | 12 | 4 | 5.5 | 16.8 | 1600 | 800 | 1200 | 600 | Rayon de courbure min. (Statique) | ℃ |
| GJPFJV | 72 | 12 | 6 | 5.5 | 19.9 | 2000 | Rayon de courbure min. (Dynamique) | 1200 | 600 | Rayon de courbure min. (Statique) | ℃ |
| GJPFJV | 96 | 12 | 8 | 5.5 | 23.2 | 3500 | 1700 | 1200 | 600 | Rayon de courbure min. (Statique) | ℃ |
| GJPFJV | 144 | 12 | 12 | 5.5 | 26.5 | 4000 | 2000 | 1200 | 600 | Rayon de courbure min. (Statique) | ℃ |
Caractéristique :
Haute densité de fibres, grande capacité et structure compacte
Structure tout-média, sans interférence électromagnétique
Conception scientifique et raisonnable, technologie de traitement stricte et bonnes performances du produit
Le matériau de la gaine extérieure présente l'avantage d'être résistant à la corrosion, étanche, ignifuge et respectueux de l'environnement.
| Articles | Unité | Spécifications |
| Tension (Long terme) | N | 500 |
| Tension (Court terme) | N | 1300 |
| Écrasement (Long terme)N/10cm | 1000 | Écrasement (Court terme) |
| N/10cm | 1000 | Rayon de courbure min. (Dynamique) |
| mm | Température de fonctionnement | Rayon de courbure min. (Statique) |
| mm10D | Température de fonctionnement | ℃ |
| -20~+60 | Structure | Le câble multibrin I prend plusieurs câbles simplex (fibre à tampon serré de 900 µm avec élément de résistance en fil d'aramide) comme sous-unités qui sont toronnées autour de l'élément de résistance central pour former le cœur du câble, puis extrudées avec une gaine en PVC. D'autres matériaux de gaine, comme LSZH, sont disponibles sur demande. |
