Connecteur UPC APC G657A1 1x8 Répartiteur Optique PLC
| Model Type: | 1*8 0.9mm Mini Steel PLC Fiber Optic Splitter | Port Configuration: | 1x2,1x4,1x8,1x16,1x32,1x64 |
| Directivity: | ≥55dB | Fiber Type: | G657A1 or as customers' order |
| Operating Waveleng: | 1260~1650nm | Application: | FTTH FTTB FTTX PON CATV |
| High Light: | diviseur optique de fibre de PLC 1x8,diviseur de PLC 1x8,diviseur optique de PLC de la fibre 1x8 |
||

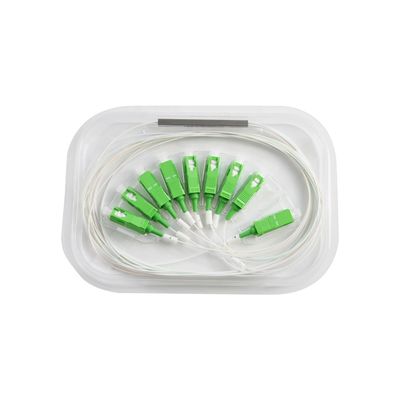

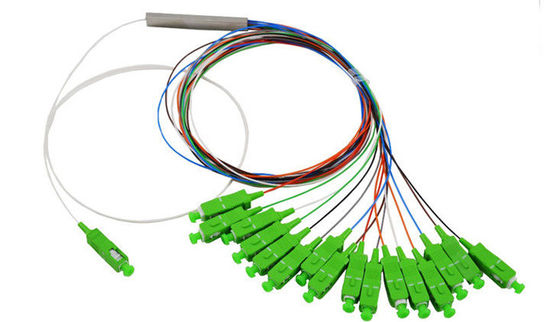

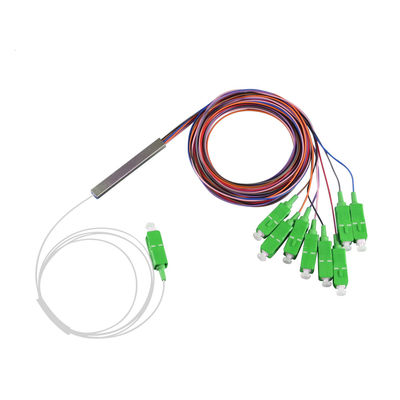

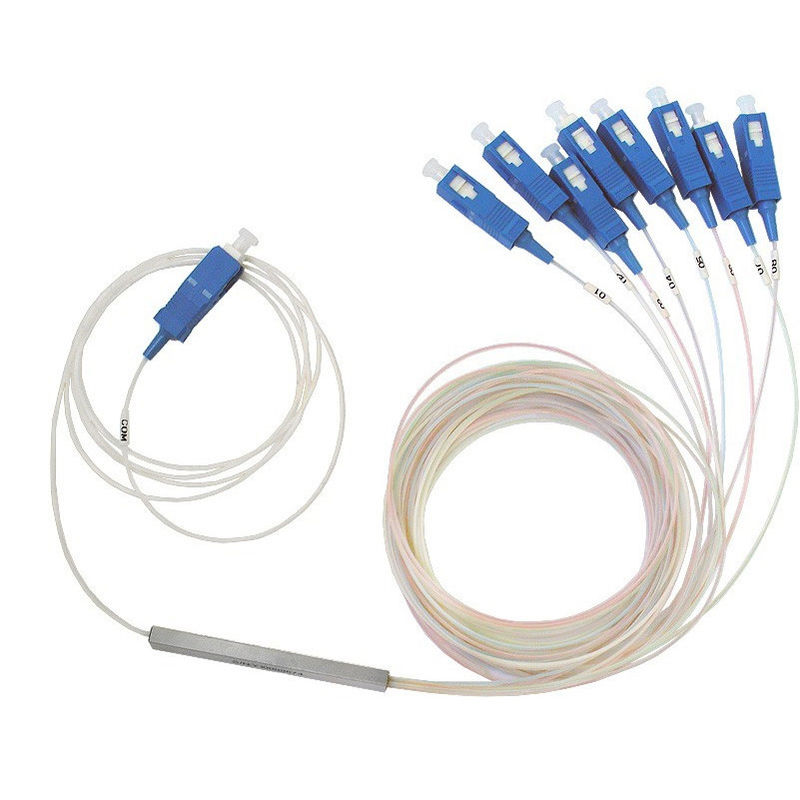

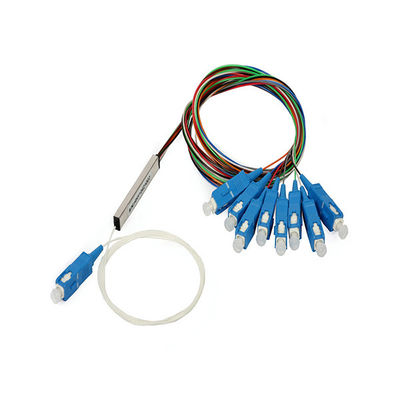

G657A1 UPC APC Connecteur 1x8 Plc Splitter à fibre optique

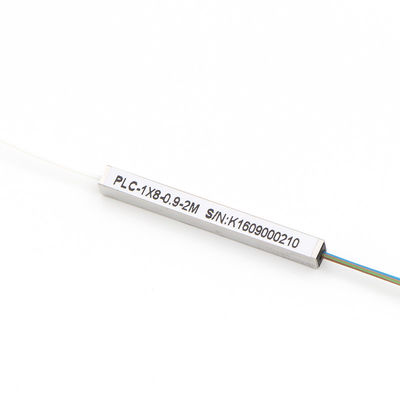

Fabrication de tubes en acier 1x8 à fente plc à fente à fibre optique 8 voies avec connecteur APC UPC
Définition:
- Les séparateurs PLC (Planar Lightwave Circuits) sont développés à l'aide de circuits de guidage d'ondes en verre de silice et de pigtails en fibres alignées, intégrés à l'intérieur d'un package miniature.Les séparateurs PLC fournissent une solution peu coûteuse pour la distribution de signaux optiques, avec un petit facteur de forme et une fiabilité exceptionnelle.
Caractéristique:
* Excellente mécanique, petite taille
* Haute fiabilité
* Faible perte d'insertion et faible perte dépendante de polarisation
* Nombre élevé de canaux
* Excellente stabilité environnementale et largement utilisée
Application du projet
* Déploiements FTTx (GPON/BPON/EPON)
* Télévision par câble (CATV)
* Réseaux locaux (LAN)
* Équipement d'essai
* Réseaux optiques passifs
Spécification
|
Spécification du séparateur PLC 1xN
|
|||||||
|
Longueur d'onde de fonctionnement ((nm)
|
1260 à 1650
|
||||||
|
Type de fibre
|
G657A1 ou sur commande du client
|
||||||
|
Configuration du port
|
1x2
|
1x4
|
1x8
|
1x16
|
1x32
|
1x64
|
1x128
|
|
Perte d'insertion (dB)
|
3.8/4.0
|
7Un demi-sept.3
|
10.2/10. Je vous en prie.5
|
13.5/13. Je vous en prie.7
|
16.5/16. Je suis désolé.9
|
20.5/21. Je vous en prie.0
|
23.8 à 24.2
|
|
Perte d'uniformité (dB)
|
0.4
|
0.6
|
0.8
|
1.2
|
1.5
|
2.0
|
2.5
|
|
Perte liée à la polarisation (dB)
|
0.2
|
0.2
|
0.2
|
0.25
|
0.3
|
0.35
|
0.4
|
|
Perte dépendante de la longueur d'onde (dB)
|
0.3
|
0.3
|
0.3
|
0.5
|
0.5
|
0.5
|
0.5
|
|
Perte dépendante de la température (-40 à 85 dB)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
Perte de retour (dB)
|
55 à 50%
|
||||||
|
Température de fonctionnement
|
-40 à +85
|
||||||
|
Directivité (dB)
|
≥ 55
|
||||||
|
Température de stockage
|
-40 à +85
|
||||||
|
Spécification du séparateur PLC 2xN
|
|||||||
|
Longueur d'onde de fonctionnement ((nm)
|
1260 à 1650
|
||||||
|
Type de fibre
|
G657A1 ou sur commande du client
|
||||||
|
Configuration du port
|
2x2
|
2x4
|
2x8
|
2x16
|
2x32
|
2x64
|
2x128
|
|
Perte d'insertion (dB)
|
4.0
|
7.6
|
11.0
|
14.4
|
17.5
|
21.0
|
24.5
|
|
Perte d'uniformité (dB)
|
0.6
|
1.0
|
1.2
|
1.5
|
1.8
|
2.2
|
2.5
|
|
Perte liée à la polarisation (dB)
|
0.2
|
0.2
|
0.3
|
0.3
|
0.35
|
0.4
|
0.4
|
|
Perte dépendante de la longueur d'onde (dB)
|
0.3
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
|
Perte dépendante de la température (-40 à 85 dB)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
Perte de retour (dB)
|
55 à 50%
|
||||||
|
Température de fonctionnement
|
-40 à +85
|
||||||
|
Directivité (dB)
|
≥ 55
|
||||||
|
Température de stockage
|
-40 à +85
|
||||||
Informations relatives à la commande
PLC Splitter Type-----Input/Output -----Types de tubes d'entrée -----Longueur des tubes d'entrée ------Types de tubes de sortie ------Longueur des tubes de sortie
-
