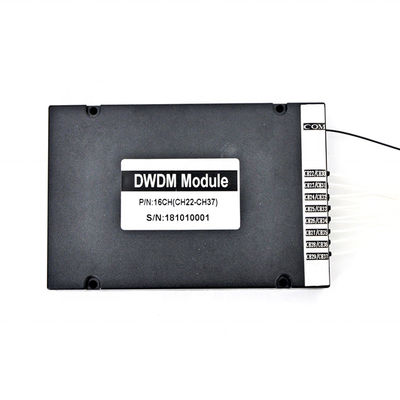

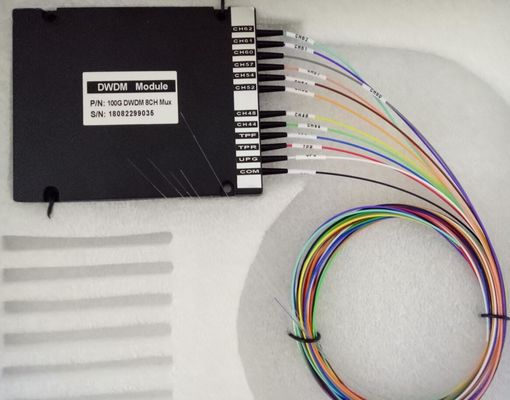

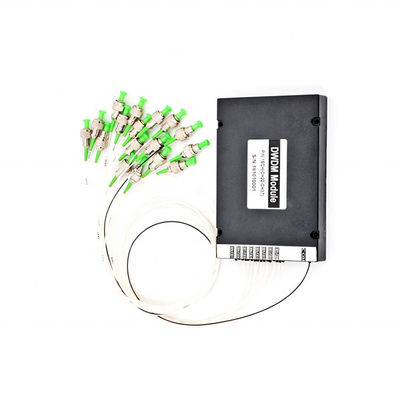

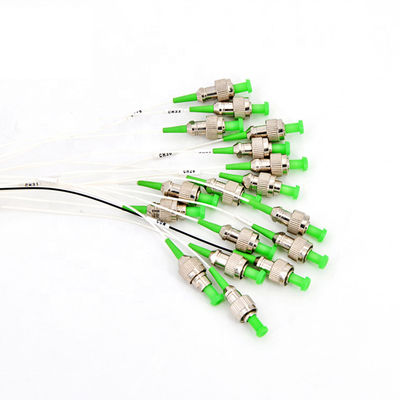

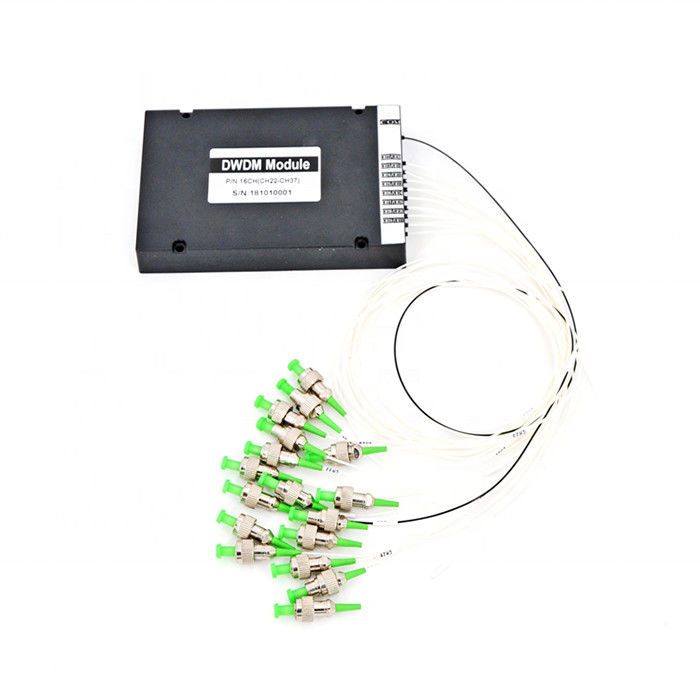

100G 16 canaux DWDM MUX DEMUX pour les télécommunications
| Model No.: | DWDM | Input/Output connector:: | FC, SC, LC optional |
| Channel Wavelength:: | ITU 100 GHz Grid | Channel Spacing:: | 100G(0.8nm) |
| Structure:: | Mux or Demux | Pigtail Diameter:: | 0.9mm |
| High Light: | Démultiplexeur multiplexeur DWDM,DWDM à 16 canaux,100G DWDM |
||
MUX DEMUX DWDM 100G 16 canaux pour les télécommunications
Équipement de fibre optique MUX DEMUX DWDM 100G 8 16 canaux pour les télécommunications
Description
Applications
1. Mux/Demux de canaux
2. Système DWDM DWDM
3. Routeur
4. Amplificateur optique à fibre
5. Système CATV
Caractéristiques et avantages :
Espacement des canaux ITU 100 GHz (ITU 100 GHz)
Faible perte d'insertion
Transmission à large bande
Isolation élevée des canaux
Haute stabilité et fiabilité
Chemin optique sans époxy
Spécifications
| Paramètre | 4 canaux | 8 canaux | 16 canaux | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Longueur d'onde du canal (nm) | Grille ITU 100 GHz | ||||||
| Espacement des canaux (GHz) | 100 (0,8 nm) | ||||||
| Bande passante du canal (@-0,5 dB de largeur de bande (nm) | >0,25 | ||||||
| Perte d'insertion (dB) | ≤1,8 | ≤3,7 | ≤5,5 | ||||
| Uniformité des canaux (dB) | ≤0,6 | ≤1,0 | ≤1,5 | ||||
| Ondulation des canaux (dB) | <0,3 | ||||||
| Isolation (dB) | Adjacent | N/A | >30 | N/A | >30 | N/A | >30 |
| Non adjacent | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilité à la température de la perte d'insertion (dB/℃) | <0,005 | ||||||
| Décalage de la température de la longueur d'onde (nm/℃) | <0,002 | ||||||
| Perte dépendante de la polarisation (dB) | <0,1 | <0,1 | <0,15 | ||||
| Dispersion du mode de polarisation (ps) | <0,1 | ||||||
| Directivité (dB) | ≥50 | ||||||
| Perte de retour (dB) | ≥45 | ||||||
| Gestion de la puissance maximale (mW) | 300 | ||||||
| Température de fonctionnement (℃) | -5~+75 | ||||||
| Température de stockage (℃) | -40~+85 | ||||||
| Dimensions du boîtier (mm) | A : L100×L80×H10 | ||||||
| B : L120×L80×H18 | |||||||
| C : L141×L115×H18 | |||||||
-
