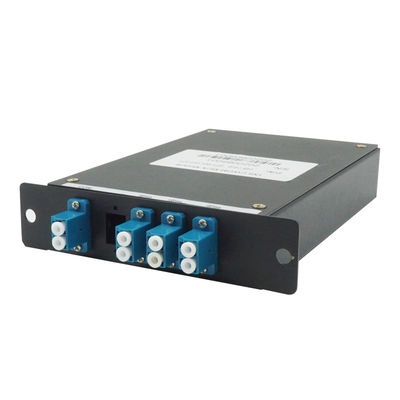

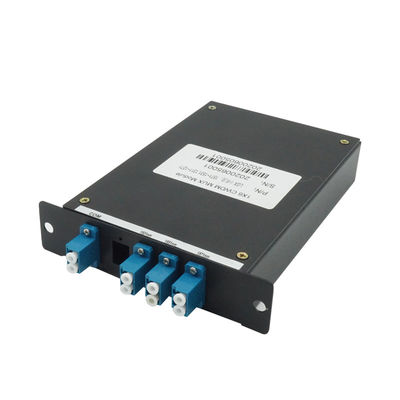

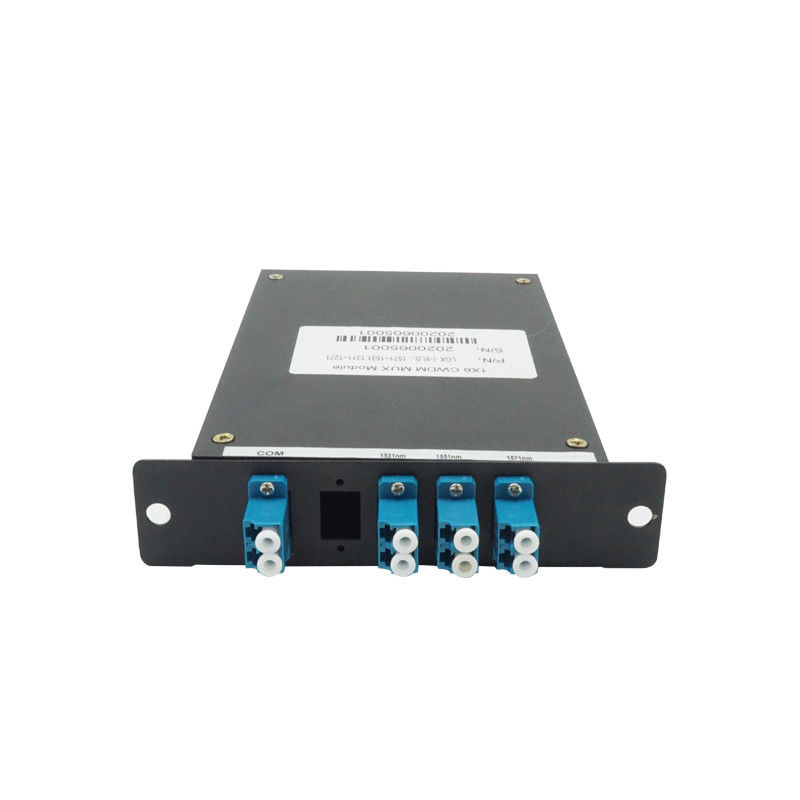

Multiplexeur LC Simplex Mux 1X6 WDM CWDM DWDM Module
| Model No.: | 1*6 CWDM | Wavelength: | 1270~1610nm |
| Material: | LGX Box | Type: | Mux or Demux |
| Polarization dependent loss: | ent loss: ≤0.2dB | Connector: | Simplex LC |
| Warranty: | 1 Year | Channel Uniformity: | : ≤0.6dB |
| High Light: | 1X6 WDM CWDM DWDM,1X6 CWDM,Module Multiplexeur Mux CWDM |
||
Module de détection de la fréquence de l'électricité
Équipement de télécommunications à fibre optique
Définition
1Le multiplexeur à division de longueur d'onde grossière (CWDM Mux/Demux) utilise une technologie de revêtement par film mince et une conception exclusive d'emballages microoptiques à liaison métallique non-flux.
2Il offre une faible perte d'insertion, une isolation de canal élevée, une large bande passante, une faible sensibilité à la température et un chemin optique sans époxy
Caractéristiques
1Le module optique CWDM adopte la technologie CWDM, qui peut combiner des signaux optiques de
longueur d'onde à travers un WDM externe, car il transmet à travers une seule fibre optique, économisant ainsi les ressources en fibres optiques.
2Dans le même temps, le récepteur doit utiliser WDM pour décomposer le signal optique complexe.
3En outre, les modules optiques CWDM peuvent être branchés sur des ports SFP de commutateur ou de routeur.
Applications
Les modules optiques CWDM sont largement utilisés dans les campus, les centres de données, les canaux FTTH, 1G et 2G en fibre optique, l'Ethernet gigabit dans MAN, la sécurité et
système de protection et d'autres domaines.
Les spécifications:
|
Paramètre
|
4e chaîne
|
Chaîne 8
|
16e chaîne
|
18 canaux
|
|||||
|
Le Mux
|
Démoux
|
Le Mux
|
Démoux
|
Le Mux
|
Démoux
|
Le Mux
|
Démoux
|
||
|
Longueur d'onde du canal ((nm)
|
1270 à 1610/1271 à 1611
|
||||||||
|
Précision de la longueur d'onde du centre (nm)
|
± 0.5
|
||||||||
|
Distance entre les canaux
|
20
|
||||||||
|
La bande passante du canal (@-0,5dB largeur de bande (nm)
|
+/-7.5/+/-6. Je vous en prie.5
|
||||||||
|
Perte d'insertion (dB)
|
≤ 15
|
≤ 2.5
|
≤ 3.5
|
≤ 3.5
|
|||||
|
Uniformité des canaux (dB)
|
≤ 06
|
≤ 10
|
≤ 15
|
≤ 15
|
|||||
|
Le débit d'écoulement du canal (dB)
|
0.3
|
||||||||
|
Isolement (dB)
|
À proximité
|
> 30 ans
|
|||||||
|
Non adjacentes
|
> 40
|
||||||||
|
Perte d'insertion (dB)
|
Express avec filtre
|
> 30 ans
|
|||||||
|
Express sans filtre
|
> 12
|
||||||||
|
Perte d'inertie Sensibilité à la température (dB/°C)
|
Le taux de dépôt005
|
||||||||
|
Changement de température par longueur d'onde (nm/°C)
|
Le taux de dépôt002
|
||||||||
|
Perte liée à la polarisation (dB)
|
Le taux de dépôt1
|
||||||||
|
Mode de polarisation Dispersion ((ps)
|
Le taux de dépôt1
|
||||||||
|
Directivité (dB)
|
> 50
|
||||||||
|
Perte de rendement (dB)
|
> 45
|
||||||||
|
Puissance de traitement maximale (mW)
|
300
|
||||||||
|
Température de fonctionnement (°C)
|
-40 à +85
|
||||||||
|
Température de stockage (°C)
|
-40 à +85
|
||||||||
|
Dimension de l'emballage (mm)
|
L155.5xW102 ((129) xH29
|
||||||||
-
