Détails sur le produit:
Conditions de paiement et expédition:
|
| Model No.: | CWDM DWDM FWDM | Product Name:: | 8 16 18 channel WDM CWDM DWDM Mux Demux Module |
|---|---|---|---|
| Operation Wavelength:: | 1310nm 1490nm 1550nm | Connector:: | FC SC UPC APC (OEM) |
| Case:: | ABS Box | Application:: | FTTH FTTB FTTX Network |
| Mettre en évidence: | 1550 nm WDM FWDM,WDM FWDM,Boîtier ABS Filtre WDM |
||

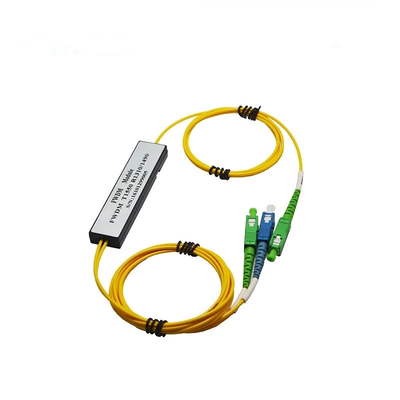

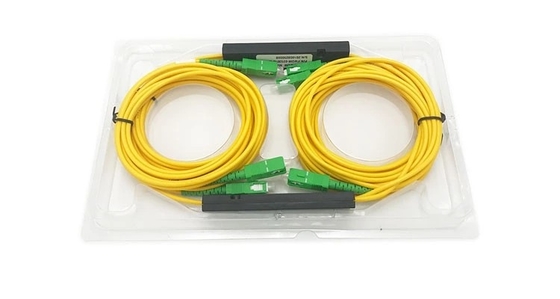

Équipement passif Filtre à boîte ABS WDM 1550nm FWDM
Équipement passif ABS Filtre de boîte WDM 1310/1490/1550nm FWDM
Définition
FLe multiplexeur à division de longueur d'onde (FWDM) est une sorte de multiplexeur WDM basé sur la technologie du filtre à film mince (TFF).Le FWDM combine ou sépare la lumière à différentes longueurs d'onde dans une large plage de longueurs d'onde et est largement utilisé dans l'EDFAPowerlink fournit une série de multiplexeurs FWDM pour les constructions FTTx.Notre gamme de produits FWDM couvre différentes fenêtres de longueur d'onde couramment utilisées dans les systèmes de fibres optiquesTous les multiplexeurs FWDM offrent une faible perte d'insertion, une faible dépendance de polarisation, un isolement élevé et une excellente stabilité environnementale.
Applications
Système CWDM
Réseaux PON
Liens CATV
Caractéristiques et avantages:
Filtre optique FWDM 3 canaux FC SC APC UPC Filtre optique FWDM 1310nm 1490nm 1550nm
Large gamme de longueurs d'onde
Faible perte d'insertion
Isolement du canal supérieur
Haute stabilité et fiabilité
| Paramètre | Multiplexeur | Démultiplicateur |
| Longueur d'onde centrale de fonctionnement | 1270 nm 1610 nm | |
| Précision de la longueur d'onde centrale | ±0.5 nm | |
| Distance entre les canaux | 20 nm | |
| bande passante à -0,5 dB | Au moins 13 nm | |
| Perte d'insertion (dB) | Passer < 0,6 dB, réfléchir < 0,4 dB | |
| Uniformité des canaux | 1 dB maximum | |
| Le canal ondulatoire | Maximum de 0,3 dB | |
| Isolement adjacent | N/A | Au moins 30 dB |
| Isolement non adjacent | N/A | Au moins 40 dB |
| Sensitivité à la température de perte d'insertion | Maximum de 0,003 dB/oC | |
| Changement de température de longueur d'onde | Maximum 0,002 nm/oC | |
| Perte de température de polarisation | Maximum de 0,1 dB | |
| Dispersion en mode de polarisation | Maximum de 0,1 PS | |
| La directive | Au moins 50 dB | |
| Perte de rendement | Au moins 45 dB | |
| Gestion de la puissance | 500 mW | |
| Plage de température de fonctionnement | -5 à 76oC | |
| Plage de température de stockage | - 40 à 85oC | |
