Retour élevé d'un atténuateur de fibre optique 5dB SC APC de type mâle à femelle
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Color: | Blue | Connector: | SC |
| High Light: | Atténuateur APC SC,5db atténuateur de Sc RPA,Attenuateur de 5 dB de sexe masculin à femelle |
||
L'atténuateur à fibre optique est un dispositif passif utilisé pour réduire l'amplitude d'un signal lumineux sans modifier de manière significative la forme d'onde elle-même. Ceci est souvent une exigence dans le multiplexage par répartition en longueur d'onde dense (DWDM) et la fibre dopée à l'erbium, où le récepteur ne peut pas accepter le signal généré par une source de lumière de forte puissance.
2. Caractéristiques de l'atténuateur optique à fibre:
1. Flexibilité de conception avec divers choix de styles de connecteurs et avec divers niveaux d'atténuation
2. Excellentes performances optiques
3. Variété de niveaux d'atténuation fixes. 1 à 16 dB (par incréments de 1 dB), 20, 25 et 30 dB
4. Faible réflexion pour répondre aux exigences strictes du système
5. Rétrocompatibilité avec les équipements de transmission existants
3. Applications de l'atténuateur optique à fibre :
1. Amplificateurs à fibre dopée à l'erbium (EDFA)
2. Multiplexeurs par répartition en longueur d'onde dense (DWDM)
3. Équipements de réseau optique, équipements de test optique
4. Systèmes à fibre optique surpuissants
4. Paramètres techniques :
| PARAMÈTRE | UNITÉ | ATTÉNUATEURS FIXES (FC/SC/ST/LC) |
ATTÉNUATEURS VARIABLES (FC/SC) |
|
| Longueur d'onde de fonctionnement | nm | 1310,1550 | 1200-1600 | |
| Valeur d'atténuation | dB |
±0,5 dB (<10dB) ±1,0 dB (>10dB) |
0-30 | |
| Puissance d'entrée optique maximale | MW | 500 | 500 | |
| PDI max. | dB | ≤0,1 | ≤0,1 | |
| Perte de retour | dB | PC | ≥45 | |
| UPC | ≥55 | |||
| APC | ≥60 | |||
| Température de fonctionnement | C | -30~+75 | -30~+75 | |
| Température de stockage | C | -40~+85 | -40~+85 | |

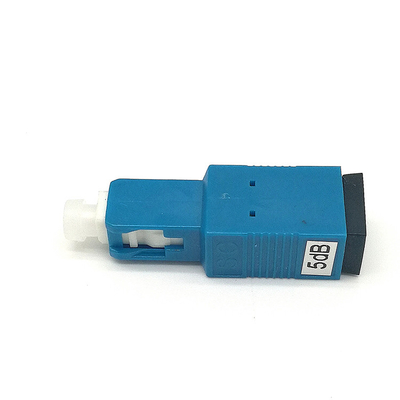

Image du produit
Image d'usine
-
DGood Durability,have a dedicated after-sales team.
-
DExperienced supplier,good service,it is valuable to have a long cooperation.
-
8Good partner,Solve the problem in time!
