Détails sur le produit:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Color: | Yellow | Connector: | ST |
| Mettre en évidence: | Atténuateur optique à fibre monomode,Atténuateur optique ST 30dB,Atténuateur à fibre Chapeau Jaune |
||
L'atténuateur optique est un dispositif passif utilisé pour réduire le niveau de puissance d'un signal optique. Il peut être appliqué pour déboguer les performances de la puissance optique, la correction d'étalonnage des instruments optiques et l'atténuation du signal fibre optique afin d'assurer que la puissance optique dans une liaison est stable et au niveau souhaité sans aucune modification de sa longueur d'onde de transmission d'origine.
Finetelecom propose des atténuateurs fixes LC, FC, SC, ST et MU avec différents niveaux d'atténuation, de 1dB à 30dB.
Caractéristiques :
1). Faible réflexion arrière et faible PDL
2). Valeur d'atténuation de haute précision
3). Contrôle précis de la plage d'atténuation
4). Large plage d'atténuation
5). Virole en céramique de précision
6). FC, SC, ST, LC … en option
7). Matériau du boîtier en plastique ou en métal
Application :
1). Système de télécommunications par fibre optique
2). CATV par fibre optique
3). Capteur à fibre optique
Paramètres :
| Type de produit | Coupleur atténuateur mâle à femelle |
| Longueur d'onde de fonctionnement | SM : 1200 à 1600 nm ou 1310/1550 nm |
| MM : 850 nm, 1300 nm | |
| Perte de retour | ≥ 50 dB (PC) |
| ≥ 55 dB (UPC) | |
| ≥ 65 dB (APC) | |
| Précision d'atténuation | +/-0,5 dB pour une atténuation de 1 à 5 dB |
| +/-10 % pour une atténuation de 6 à 30 dB | |
| Perte dépendante de la polarisation | ≤ 0,2 dB |
| Endurance mécanique | >1000 |
| Puissance d'entrée optique maximale | 200MW |
| Plage de température de fonctionnement | -40 à + 80 degrés |
| Norme | YD/T 1272.4-2007 |
Informations de commande :
Étape 1 : Type de connecteur : FC, SC, LC, ST
Étape 2 : Extrémité de la virole : PC, UPC, APC
Étape 3 : Type : Monomode, Multimode
Étape 4 : Atténuation : 1-10dB (pas de 1dB), 15, 20, 25, 30dB
Étape 5 : Mode : Fixe, Femelle&Mâle, En ligne, Variable
Étape 6 : Longueur d'onde : 1310 nm, 1550 nm, 850 nm, 1300 nm

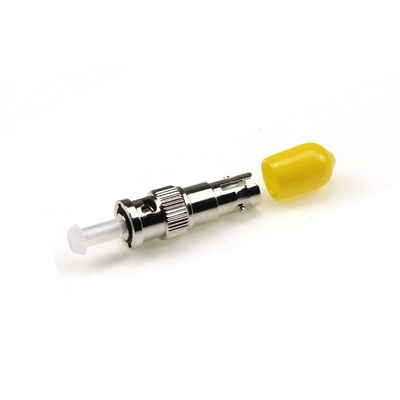

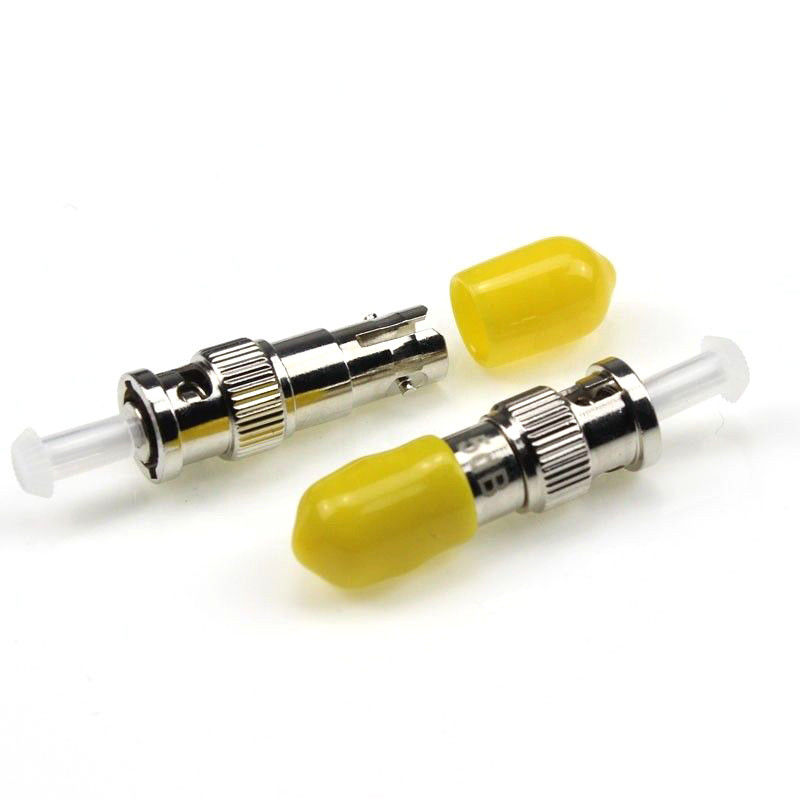

Image du produit
Image de l'usine
