Manchon thermorétractable 60mm 45mm 0.03dB Accessoires de fibre optique
| steel rod diameter:: | 1.0mm/1.2mm/1.5mm | Shrinking Temperate: | 110 ~ 130 degrees |
| No. of Fiber:: | 1 | Length:: | 45mm /60mm |
| Loss at -40°C:: | 0.03dB | Application: | FTTH ,Splice |
| High Light: | Accessoires de fibre optique 0.03dB,Manchon thermorétractable 45mm,Manchon thermorétractable 60mm |
||
Manchon thermorétractable 60 mm 45 mm 0,03 dB Accessoires pour fibres optiques
Description du produit

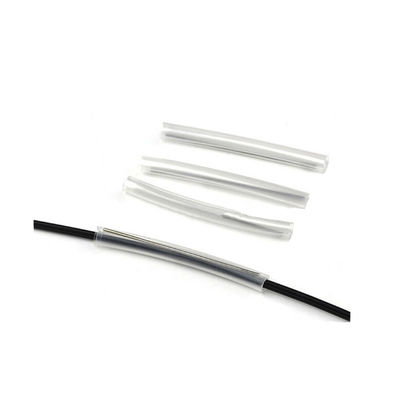

Le manchon rétractable est appliqué à la fermeture de la fibre optique pour fixer et protéger la fibre optique lors de l'épissurage.

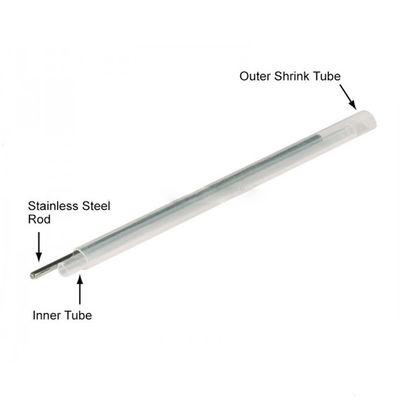

Composé de polyoléfine réticulée, d'un tube thermofusible et d'une tige en acier inoxydable renforcée qui maintiennent les propriétés de transmission optique de la fibre optique et améliorent la protection des épissures de fibres optiques. Facile à utiliser sur la fibre optique lors de l'installation sans l'endommager et le manchon transparent permet de détecter facilement l'épissure avant le rétrécissement. La structure d'étanchéité protège l'épissure de l'influence de la température et de l'humidité dans un environnement spécial.
Caractéristique
* Température de fonctionnement : -45 ~ 110 °C
* Plage de température de rétraction : 90 ~ 120 °C
* Couleur standard : Transparent
* 12 autres couleurs disponibles : Blanc, Bleu, Gris, Jaune, Marron, Noir, Orange, Rose, Rouge, Cyan, Vert, Violet
|
Température de rétraction (°C) |
110 ~ 130 |
|
Taux de rétraction radial (%) |
>50 |
|
Taux de rétraction axial (%) |
<10 |
|
Propriété à basse température |
Pas de craquement à -55°C pendant 4 heures |
|
Fonctionnement normal (°C) |
-55°C ~ + 135°C |
|
Humidité relative de fonctionnement normale |
≤95% |
|
Résistance à la perforation (kV/mm) |
≥20 |
|
Résistance à la traction (Mpa) |
20 |
|
Perte à -40°C |
0,03 dB |
|
Perte à +60°C HR95% |
0,02 dB |
Données techniques
|
Propriétés |
Méthode d'essai |
Données typiques |
|
Résistance à la traction (MPa) |
ASTM D 2671 |
≥18 Mpa |
|
Allongement à la rupture (%) |
ASTM D 2671 |
700% |
|
Densité (g/cm2) |
ISO R1183D |
0,94 g/cm2 |
|
Résistance diélectrique (KV/mm) |
CEI 243 |
20KV/MM |
|
Constante diélectrique |
CEI 243 |
2.5max |
|
Changement longitudinal (%) |
ASTM D 2671 |
±5% |
Fibre unique (mm)
|
Modèle |
Manchons de protection d'épissure (après rétraction) |
Tube de fusion |
Tige en acier inoxydable |
|||
|
Extérieur |
Longueur |
Diamètre intérieur |
Longueur |
Extérieur |
Longueur |
|
|
HSFP-H-60x1.5x3.0 |
3 |
61 |
1.5 |
60 |
1.5 |
55 |
|
HSFP-H-45x1.5x3.0 |
3 |
45 |
1.5 |
45 |
1.5 |
40 |
|
HSFP-H-40x1.5x3.0 |
3 |
40 |
1.5 |
40 |
1.5 |
35 |
|
HSFP-H-25x1.5x3.0 |
3 |
25 |
1.5 |
25 |
1.5 |
20 |
|
HSFP-H-61x1.2x2.6 |
2.6 |
61 |
1.5 |
61 |
1.2 |
55 |
|
HSFP-H-45x1.2x2.6 |
2.6 |
45 |
1.5 |
45 |
1.2 |
40 |
|
HSFP-H-40x1.2x2.6 |
2.6 |
40 |
1.5 |
40 |
1.2 |
35 |
|
HSFP-H-25x1.2x2.6 |
2.6 |
25 |
1.5 |
25 |
1.2 |
20 |
|
HSFP-H-61x1.0x2.4 |
2.4 |
61 |
1.5 |
61 |
1 |
55 |
|
HSFP-H-45x1.0x2.4 |
2.4 |
45 |
1.5 |
45 |
1 |
40 |
|
HSFP-H-40x1.0x2.4 |
2.4 |
40 |
1.5 |
40 |
1 |
35 |
|
HSFP-H-25x1.0x2.4 |
2.4 |
25 |
1.5 |
25 |
1 |
20 |
|
HSFP-H-40x0.8x2.2 |
2.2 |
40 |
1.5 |
40 |
0.8 |
40 |
|
HSFP-H-25x0.8x2.2 |
2.2 |
25 |
1.5 |
25 |
0.8 |
25 |
|
HSFP-H-18x0.8x2.2 |
2.2 |
18 |
1.5 |
18 |
0.8 |
18 |
|
HSFP-H-40x0.5x1.3 |
1.3 |
40 |
0.35 |
40 |
0.5 |
40 |
|
HSFP-H-25x0.5x1.3 |
1.3 |
25 |
0.35 |
25 |
0.5 |
25 |
|
HSFP-H-18x0.5x1.3 |
1.3 |
18 |
0.35 |
18 |
0.5 |
18 |
Fibre ruban (mm)
|
Modèle |
Manchons de protection d'épissure (après rétraction) |
Tube de fusion |
Tige en quartz ou en céramique |
|||
|
Extérieur |
Extérieur |
Largeur x Hauteur |
Longueur |
Largeur x Hauteur |
Longueur |
|
|
HSFP-C-6core |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-2C-6core |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-C-12core |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2C-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-Q-6core |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-2Q-6core |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-Q-12core |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2Q-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
-
