Cavalier à fibre optique multimode OM3 multicœur 0,5M LC
| Product name: | Branch Fiber patch cord | Cable color: | blue |
| length: | 0.5m,1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC | Model: | Multimode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | Cavalier à fibre optique 0,5M LC,Cavalier à fibre optique OM3 LC |
||
Cavalier de fibre optique multimode OM3 multicœur 0,5M LC
1. Caractéristique
1. Perte de retour élevée
2. Faible perte d'insertion
3. Cordon de raccordement passé RoHS, ISO9001
4. Gaine LZSH ou PVC
5. Virole de fibre optique de type CCTC A
Cordons de raccordement généraux
2. Application
1). Salles de communication
2). FTTH(Fiber to The Home - Fibre jusqu'au domicile)
3). LAN(Local Area Network - Réseau local)
4). FOS(Fiber Optic Sensor - Capteur à fibre optique)
5). Système de communication par fibre optique
6). Équipement connecté et transmis par fibre optique
7). Préparation au combat de la défense
3. Spécification
| Type | Standard, Maître |
| Style | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Fibre |
Monomode/Multimode 50/125, 62.5/125 (Multimode) OM2&OM1 50/125, 10G (Multimode) OM3 |
| Câble |
Simplex, Duplex Φ3.0mm, Φ2.0mm, Φ0.9mm PVC ou LSZH |
| Manière de polissage | UPC, SPC, APC (8°& 6°) |
| Perte d'insertion |
≤ 0.1dB (Pour Monomode Maître) ≤ 0.25dB (Pour Monomode Standard) ≤ 0.25dB (Pour Multimode) Testé par JDS RM 3750 |
|
Perte de retour (Monomode) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Testé par JDS RM3750 |
| Répétabilité | ±0.1dB |
| Température de fonctionnement | -400C à 850C |
|
Exigence de géométrie ( Monomode) |
Rayon de l'extrémité de la virole 7mm ≤ R ≤ 12mm (Pour APC) 10mm ≤ R ≤ 25mm (Pour Standard) Décalage de l'apex ≤ 30 μm (Pour Maître) Décalage de l'apex ≤ 50 μm (Pour Standard) Dépouille -50nm ≤ U ≤ 50nm Testé par DORC ZX-1 |
4. Spécifications&Performances
| Numéro de câble | Monomode (Polissage APC) | Multimode (Polissage PC/Plat) | ||
| Paramètre | Standard | Faible perte | Standard | Faible perte |
| Perte d'insertion maximale | <0.70 | <0.35db | <0.70dB | <0.35dB |
| Perte de retour | >60dB | Aucun | ||
| Durabilité | 500 accouplements | |||
| Température de fonctionnement | -40C à 80C | |||
| Longueur d'onde de test | 1310nm | 850nm | ||
5. Liste des produitsBoot
| Connecteur | 0.9mm | Numéro de câble | Virole | Connecteur | 0.9mm |
|
2.0mm 3.0mm LC |
FC SC ST MU D4 MTRJ MPO DIN 9/125um SM
|
50/125um MM 62.5/125um MM OM3 OM4 Simplex |
Duplex Multi-fibres Ruban PC |
APC UPC 1M |
2M 3M4M 5M ......... Personnalisé Garantie de qualité : |
Garantie de la source. Les fournisseurs à long terme maintiennent la qualité stable des matières premières. Tous les produits sont certifiés ROHS et satisfont à la demande de niveau de qualité d'exportation.(2)
Test de qualité. 1；Les matières premières ne seront mises en production qu'après avoir réussi l'inspection IQC, 2；IPQC
inspecte la chaîne de production pour s'assurer que la production répond aux exigences de qualité. 3；OQC teste les performances du produit et inspecte l'emballage pour s'assurer que chaque produit répond aux exigences de qualité du client
(3)
Test optique.Nos produits sont conformes aux normes CEI et UIT (4) Au moins 30 % de test ponctuel par le service d'assurance qualité une fois les produits terminés.

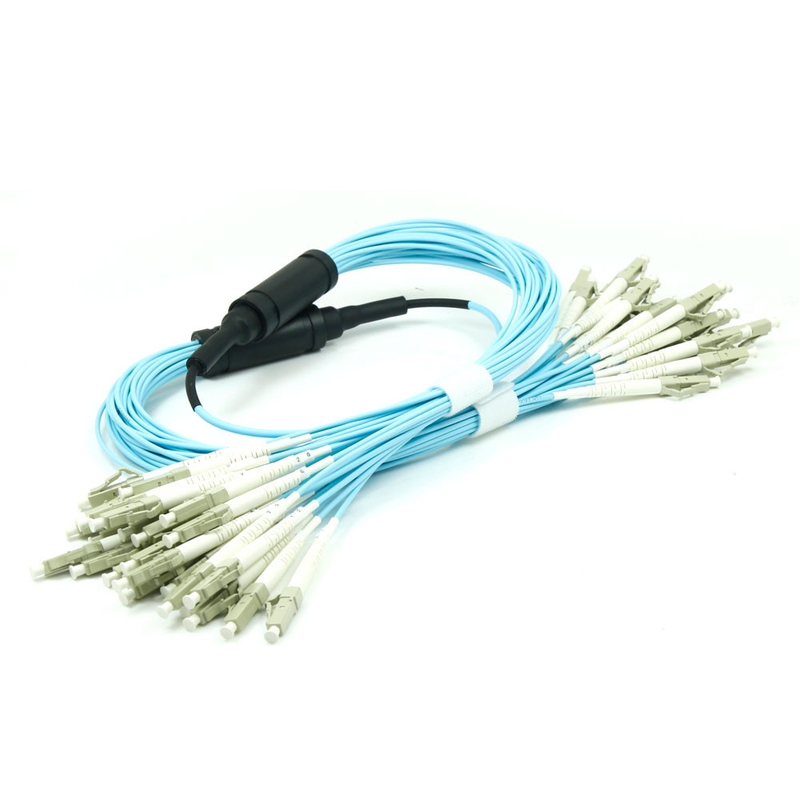

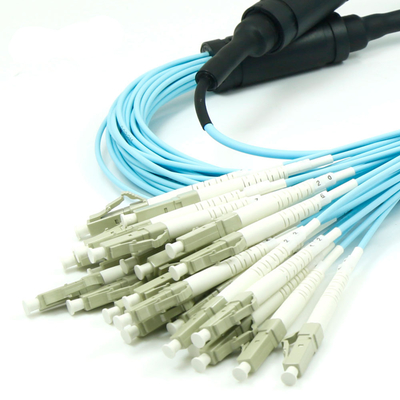

Image du produit :
Image d'usine :
-
