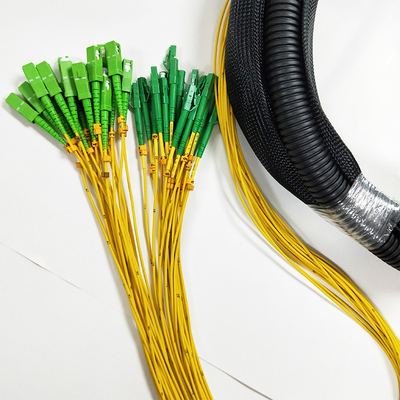

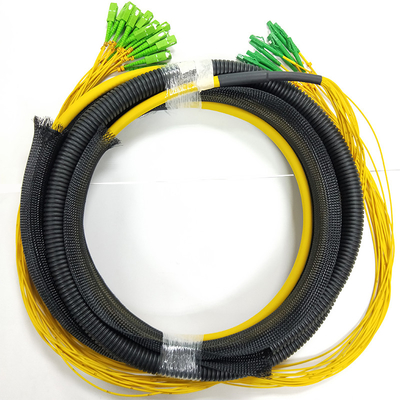

Cordons de raccordement à fibre optique Sc Apc vers Sc Apc 18 cœurs 0,9 mm
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC LC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 0Cordes de patch en fibre optique de.9 mm,Cordons de raccordement 0,9 mm Sc Apc vers Sc Apc |
||
Cordons de raccordement à fibre optique Sc Apc vers Sc Apc 18 cœurs 0,9 mm
1. Caractéristique
1. Perte de retour élevée
2. Faible perte d'insertion
3. Cordon de raccordement passé RoHS, ISO9001
4. Gaine LZSH ou PVC
5. Virole de fibre optique de type CCTC A
Cordons de raccordement généraux
2. Application1). Salles de communication
2). FTTH (Fiber to The Home)
3). LAN (Réseau local)4). FOS (Capteur à fibre optique)5). Système de communication par fibre optique
6). Équipement connecté et transmis par fibre optique7). Préparation au combat de la défense3. Spécification
TypeStandard, MaîtreStyle
LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APCFibre
Monomode/Multimode
50/125, 62.5/125 (Multimode) OM2&OM1
50/125, 10G (Multimode) OM3
| Câble | Simplex, Duplex |
| Φ3.0mm, Φ2.0mm, Φ0.9mm | PVC ou LSZH |
| Manière de polissage |
UPC, SPC, APC (8°& 6°) Perte d'insertion ≤ 0.1dB (Pour Monomode Maître) |
| ≤ 0.25dB (Pour Monomode Standard) |
≤ 0.25dB (Pour Multimode) Testé par JDS RM 3750 Perte de retour |
| (Monomode) | UPC ≥ 50dB |
| SPC ≥ 55dB |
APC ≥ 60dB (typ.65dB) Testé par JDS RM3750 Répétabilité ±0.1dB |
|
Température de fonctionnement -40 |
0 C à 85 0 C |
| Exigence de géométrie | (Monomode) |
| Rayon de l'extrémité de la virole | 7mm ≤ R ≤ 12mm (Pour APC)Décalage de l'apex ≤ 50 μm (Pour Standard)Décalage de l'apex ≤ 30 μm (Pour Maître)Décalage de l'apex ≤ 50 μm (Pour Standard)Dépouille -50nm ≤ U ≤ 50nm |
|
Testé par DORC ZX-1 4. Spécifications et performances |
Type de fibre Monomode (Polissage APC) Multimode (Polissage PC/Plat) Paramètre Standard Faible perte Standard |
Faible pertePerte d'insertion maximale<0.70
| MU | <0.70dB | <0.35dB | ||
| Perte de retour | Durabilité | 500 accouplements | Durabilité | 500 accouplements |
| Température de fonctionnement | -40C à 80C | Longueur d'onde de test | 1310nm | 850nm |
| 5. Liste des produits | Boot | Connecteur | ||
| Type de fibre | Numéro de câble | |||
| Virole | Connecteur | |||
| 0.9mm | 2.0mm | 3.0mm | ||
LCFC
| SC | MPO | MU | D4 | MTRJ | MPO |
|
DIN 9/125um SM 50/125um MM |
62.5/125um MM OM3 OM4 Simplex Duplex Multi-fibres Ruban PC APC
|
UPC 1M 2M 3M4M 5M |
......... Personnalisé Garantie de qualité: (1) Garantie de la source. Les fournisseurs à long terme maintiennent la qualité stable des matières premières. Tous les produits sont certifiés ROHS et satisfont aux exigences de niveau de qualité d'exportation. |
(2) Test de qualité. 1； Les matières premières ne seront mises en production qu'après avoir réussi l'inspection IQC, 2； L'IPQC inspecte la chaîne de production pour s'assurer que la production répond aux exigences de qualité. 3； L'OQC teste les performances du produit et inspecte l'emballage pour s'assurer que chaque produit répond aux exigences de qualité du client (3) Test optique. Nos produits sont conformes aux normes CEI et UIT (4) Au moins 30% de test ponctuel par le service d'assurance qualité après la fin des produits. |
Image du produit: Image d'usine: Emballage:
|
-
