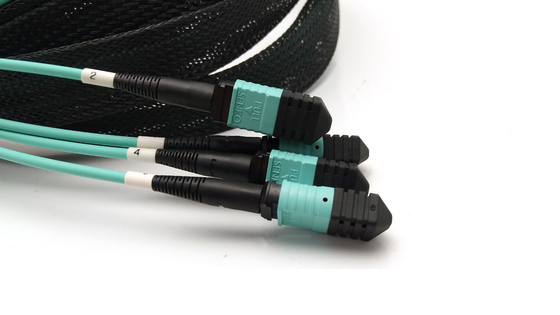

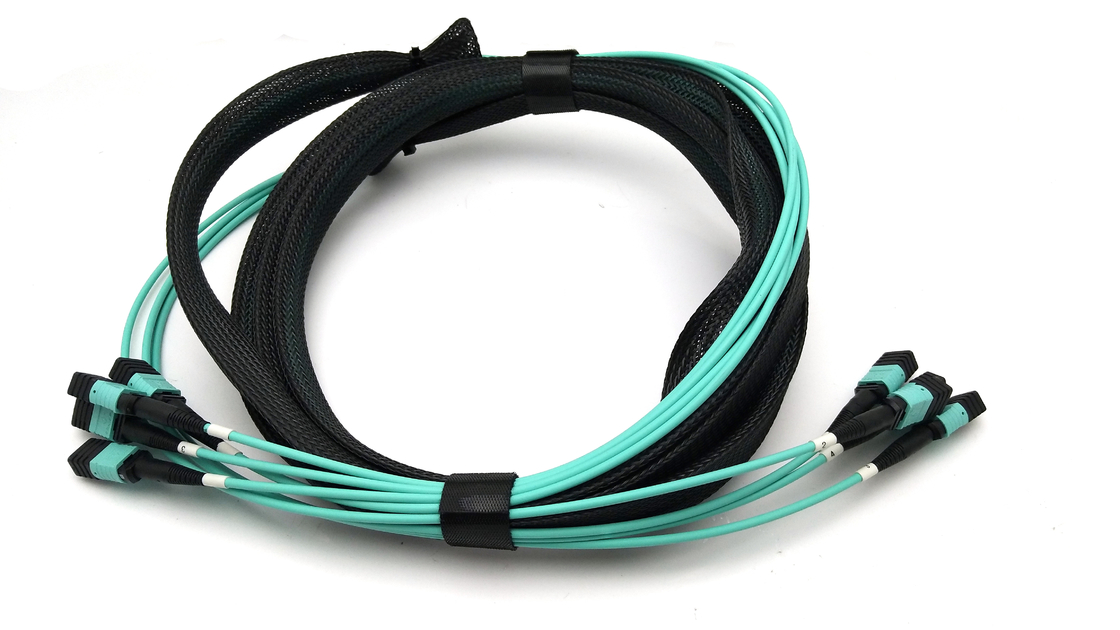

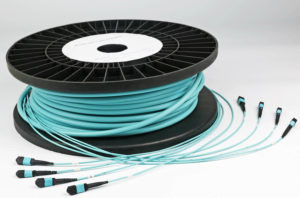

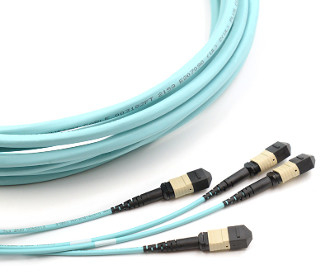

Cordon de raccordement MTP OM3 72 fibres 100G Aqua
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Aqua / Wathet Blue |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | OM3 OM4 |
| High Light: | Câble de raccordement MTP Aqua,Cordon de raccordement MTP OM3,Câble Aqua MTP OM3 |
||
Cordon de raccordement MTP OM3 72 fibres 100G, câble aqua
Câble de jonction MPO à 4 MPO 48 fibres, câble de jonction MTP OM3 multimode, câble aqua
Les assemblages de câbles à fibres MPO/MTP sont terminés par un connecteur MPO/MTP aux deux extrémités.
Caractéristiques :
Haute performance en IL et RL
Terminaisons et assemblages de connecteurs à 4, 8, 12 et 24 fibres
Conçu pour les applications SM et MM à faible perte et à perte standard
Solution économique pour la terminaison de masse de la fibre
Convient aux applications MPO/MTP
Options de câbles ronds renforcés, de câbles ovales et de rubans nus disponibles
Logements codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité du connecteur
Applications :
MPO/MTP est le système de pré-connexion de fibre optique à haute densité qui est généralement utilisé dans trois domaines.· L'application de centre de données avec un environnement à haute densité
· La fibre optique vers le bâtiment
· L'application de connecteur interne dans les équipements à fibres tels que le séparateur,
·
40G / 100G SFP et SFPSpécification :
Type de connecteur

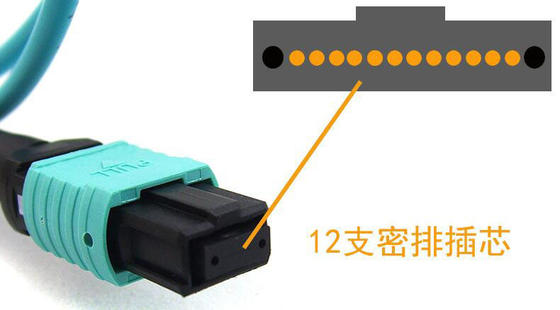

| 12 fibres ou 24 fibres MPO/MTP (sans broches) | Polissage |
| PC(MM) ; APC(SM) | Couleur du boîtier |
| MM (Beige), MM Elite (Aqua), SM (Vert), SM Elite (Jaune) | Perte d'insertion, typique (MTP/MPO) |
| ≤ 0,10 dB | Perte d'insertion, max. (MTP/MPO) |
| ≤ 0,3 dB | Perte de retour (MTP/MPO SM) |
| PC >55dB ; APC> 60dB | Durabilité (500 accouplements) |
| < 0,2 dB | Performance du câble à fibres |
| Type de fibre | |
| OS2, OM1, OM2, OM3, OM4 OM5 | Nombre de fibres |
| 12,24,48,72,96,144 cœurs | Atténuation de la fibre dB (OS2) |
| ≤0,38 Max ≤0,34Typ(1310nm) ≤0,25 Max ≤0,19Typ(1550nm) | Atténuation de la fibre dB (OM1) |
| ≤3,5 Max ≤2,7Typ(850nm) ≤1,5Max ≤1,2Typ(1300nm) | Atténuation de la fibre dB (OM2) |
| ≤3,5 Max ≤2,7Typ(850nm) ≤1,5Max ≤0,9Typ(1300nm) | Min. Bande passante : Lancement surrempli [Mhz-km] |
| ≤3,5 Max ≤2,7Typ(850nm) ≤1,5Max ≤0,9Typ(1300nm) | Min. Bande passante : Lancement surrempli [Mhz-km] |
| ≤3,5 Max ≤2,7Typ(850nm) ≤1,5Max ≤0,9Typ(1300nm) | Min. Bande passante : Lancement surrempli [Mhz-km] |
| OM1 | ≥4700(850nm)≥ 4700(850nm)≥4700(850nm)≥ 4700(850nm)≥4700(850nm)≥4700(850nm)≥4700(850nm)≥ 4700(850nm)Min. Bande passante : Bande passante modale effective du laser [Mhz-km] |
| OM3 | |
| ≥4700(850nm)≥4700(850nm)Diamètre extérieur | |
| 12 fibres | :3,0 ou 5,5 mm:3,0 ou 5,5 mmCouleur de la gaine extérieure |
| OS2(Jaune),OM2(Orange),OM3(Aqua),OM4(Violet ou Aqua) | Matériau de la gaine extérieure |
| LSZH | ,OFNR,OFNRRésistance à la traction |
| >500N | Température de fonctionnement |
| -40 ~ +85 °C | Normes associées : |
Conforme à la norme CEI 61754-7 et JIS C5982
Câblage structuré selon TIA-568-C
Optique parallèle
- Conforme à l'Optical Internetworking Forum (OIF)
- Conforme à Infiniband
Infiniband
- Conforme à 10G Fiber Channel
- 40G et 100G IEEE 802.3
- QSFP
Sélection de polarité :
-
DGood Durability,have a dedicated after-sales team.
-
MThis products and company is very well,fast feedback!
-
OShip fast,good cost-effective.great sale-after service.
