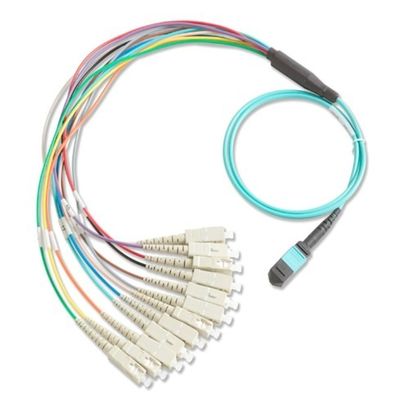

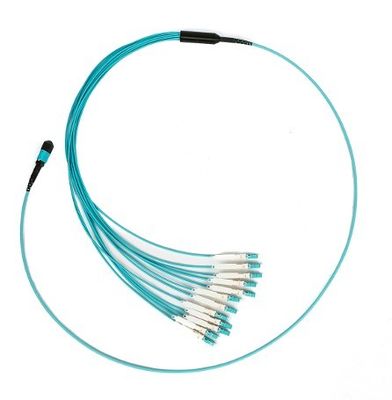

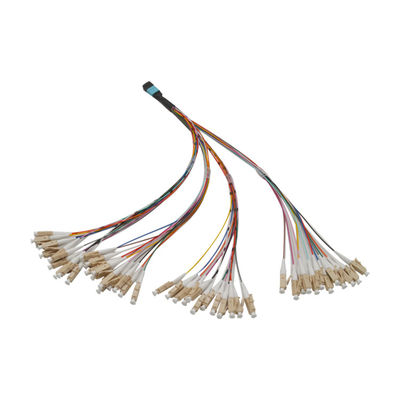

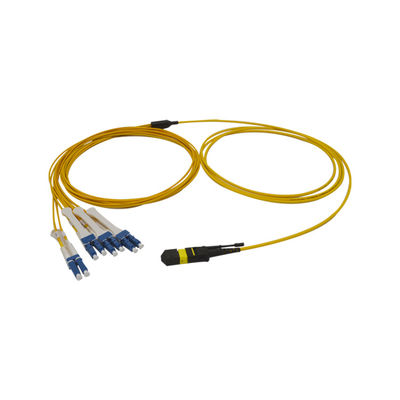

L'élite 10m 12 24 du noyau 3.0MM du SM millimètre d'évasion de fan câbles avec le CPR de CCA a évalué
| Product Name:: | MPO/MTP éventent le câble | Singlemode Fiber:: | G652D G657A1 G657A2 |
| Multi-mode Fiber:: | OM1 OM2 OM3 OM4 | cable color:: | Millimètre (beige), millimètre d'élite (Aqua), SM (vert), élite de SM (jaune) |
| Operating Temperature:: | -40 | +85°C | ||
| High Light: | L'évasion de 3.0MM éventent le câble,Élite 10m Fan Out Cable,24 câbles de sortance de mpo de noyau |
||
MPO/MTP est la haute densité de fibre optique pré-relie le système qui est généralement utilisation dans trois secteurs.
· L'application de centre de traitement des données avec l'environnement à haute densité
· La fibre optique au bâtiment
· L'application interne de connecteur dans l'équipement de fibre tel que le diviseur,
40G / 100G SFP et SFP.
Caractéristiques
* haute performance en IL et RL
* 4,8,12 et 24 arrêts et ensembles de connecteur de fibre
* conçu pour la basse perte et les applications standard de SM et de millimètre de perte
* solution économique pour le masse-arrêt de la fibre
* approprié à l'application de MPO/MTP
* câble rond robuste, câble ovale et options nues de ruban disponibles
* logements de code à couleurs disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur
Normes associées :
* Le CEI 61754-7& standard JIS C5982 de rassemblements
* câblage structuré par TIA-568-C
* optique parallèle
- Forum optique d'interconnexion de réseaux (OIF) conforme
- Infiniband conforme
* Infiniband
- la Manche de la fibre 10G conforme
- 40G et 100G IEEE 802,3
- QSFP
Représentation-MTP de connecteur
| Type de connecteur | 12-Fiber ou 24Fiber MPO/MTP (non-goupillé) |
| Polonais | PC (MILLIMÈTRE) ; RPA (SM) |
| Logement de la couleur | Millimètre (beige), millimètre d'élite (Aqua), SM (vert), élite de SM (jaune) |
| Perte par insertion, typique (MTP/MPO) | DB du ≤ 0,10 |
| Perte par insertion, maximum (MTP/MPO) | DB du ≤ 0,3 |
| Perte de retour (SM de MTP/MPO) | PC >55dB ; APC> 60dB |
| Perte par insertion, typique (LC/SC) | DB du ≤ 0,10 |
| Perte par insertion, maximum (LC/SC) | DB du ≤ 0,3 |
| Perte de retour (SM de LC/SC) | PC >55dB ; APC> 65dB |
| Longévité (500 accouplements) | < 0=""> |
Représentation de câble de fibre
| Type de fibre | OS2, OM1, OM2, OM3, OM4 |
| Compte de fibre | 12,24,48,72,96,144 noyaux |
| DB d'atténuation de fibre (OS2) | ≤0.38 ≤0.34Type maximum (1310nm) ≤0.25 ≤0.19Type maximum (1550nm) |
| DB d'atténuation de fibre (OM1) | ≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB d'atténuation de fibre (OM2) | ≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB d'atténuation de fibre (OM3) | ≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB d'atténuation de fibre (OM4) | ≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth : Lancement excessif [Mégahertz-kilomètres] |
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth : Largeur de bande modale efficace de laser [Mégahertz-kilomètres] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm) |
| Diamètre extérieur | 12fiber : 3,0 ou 5.5mm ; 24fiber : 3,0 ou 5.5mm |
| Couleur externe de veste | OS2 (jaune), OM2 (orange), OM3 (Aqua), OM4 (pourpre ou Aqua) |
| Matériel externe de veste | LSZH, OFNP, OFNR |
| Résistance à la traction | >500N |
| Température de fonctionnement | -40 | +85°C |
-
TLow Loss insertion,good quality!reliable supplier!
-
GThe product is highly cost effective,the company salesman have good service,professional!
-
MMeet the standard of Telcordia GR-1435-CORE compliant.
