Câble à fibre optique GYTC8S avec gaine PE étanche à 36 fibres
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
| Fiber quality: | 24 / 36 / 42 / 48 / 60 / 72 / 96 /144 | Jacket Color: | Black/Customized |
| Cable diameter: | 7.0x14mm±0.5 mm for 144core | Package: | Wooden reel ,1KM/reel |
| Certification: | ISO9001/CE/ROHS | Application: | Outdoor,Aerial |
| High Light: | Câble à fibre optique GYTC8S,Fil optique GYTC8S,Câble optique de fibre de GYTC8S |
||
36 câble de fil optique en PE imperméable aux fibres GYTC8S
Figure 8 avec ruban adhésif en acier Cable GYTC8S câble autoportant Cable à fibre optique étanche
Définition

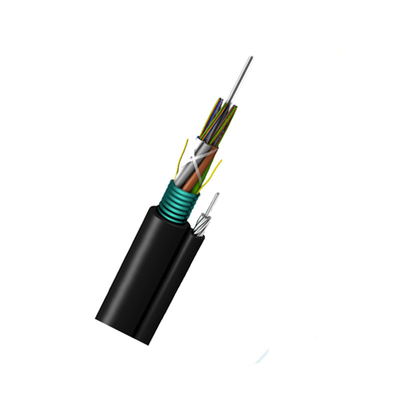

Le câble à fibre optique GYTC8S est un câble à fibre optique extérieur autoportant typique.Le membre de la force mentale est composé de fils enfilés comme la partie de soutien sont complétés par une gaine de polyéthylène (PE) pour être la figure 8 structure. bande d'acier ondulé blindé et enveloppe extérieure en PE fournissant une résistance à l'écrasement et des caractéristiques de résistance aux tirs.Le membre de la résistance du fil d'acier comme la résistance centrale améliore la résistance à la traction et il est entouré par le tube lâche et le système de blocage de l'eauIl est adapté à l'installation aérienne, utilisé pour les systèmes de communication longue distance et LAN.
Caractéristiques

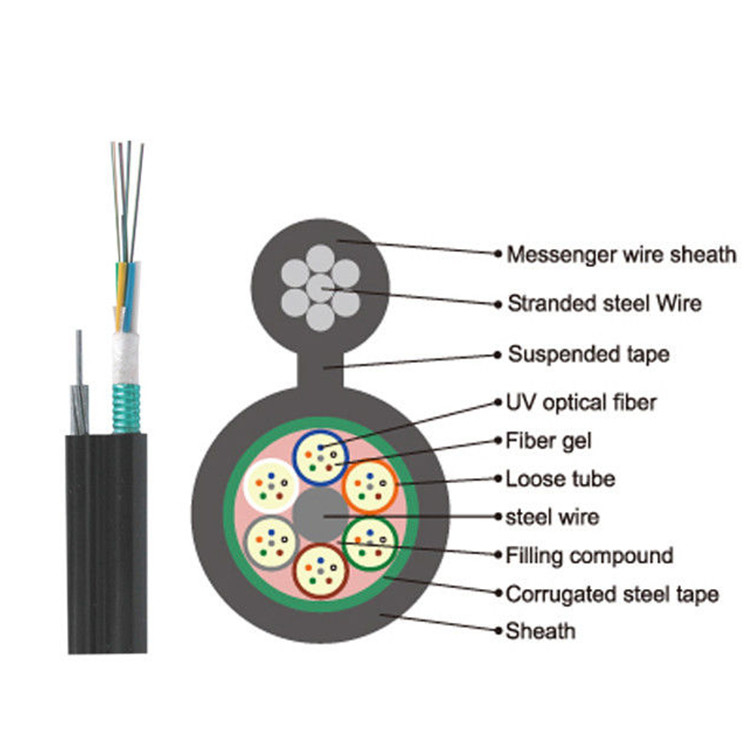

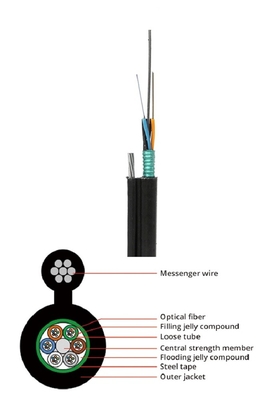

1, petit diamètre du câble, section transversale montre la figure 8
2Les câbles en filets autonomes, faciles à installer
3, Faible dispersion et atténuation
4, Excellente performance mécanique et environnementale
5, système de blocage de l'eau pour améliorer la capacité d'étanchéité à l'eau
6, membre de la résistance du fil d'acier assure la résistance à la traction
7, le ruban d'acier ondulé blindé et la gaine extérieure en PE améliorent la résistance à l'écrasement
8Application extérieure dans l'air
9, Utilisé pour la communication longue distance Utilisé pour la communication LAN, Systèmes de réseau d'abonnés, Systèmes de communication de jonction, CATV & Système de réseaux informatiques
Application du projet
Utilisable dans les conduits / antennes
Caractéristiques dimensionnelles
| Nom | Nombre max. | Fil d'acier ou support | Débarqué | Cable nominal | Cable nominal |
| d'une épaisseur n'excédant | Diamètre (mm) | unités | diamètre (mm) | Poids (kg/km) | |
| GYTC8Cable à fibre optique 2-36 | 6 | 2.3 | 6 | 11.6X25. Je vous en prie.5 | 270 |
| Le câble à fibre optique GYTC8 38-72 | 12 | 2.3 | 6 | 13Un.2X28.5 | 310 |
Paramètres techniques
| Nombre de câbles | Enveloppe extérieure Diamètre |
Le poids |
Niveau minimum admissible Résistance à la traction |
minimum admissible Charge d'écrasement |
Le pliage minimum Radius |
Réservation température |
|||
| (MM) | (KG) | à court terme | à long terme | à court terme | à long terme | à court terme | à long terme | (°C) | |
| 6 | 3.0x9.8 | 54.00 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 plus 60 |
| 12 | 3.0x9.8 | 54.00 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 plus 60 |
| 24 | 7.0x14.5 | 210.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 plus 60 |
| 36 | 7.0x14.5 | 210.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 plus 60 |
| 42 | 7.0x14.5 | 210.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 plus 60 |
| 48 | 7.0 x 15.5 | 210.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 plus 60 |
| 72 | 7.0 x 15.5 | 245.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 plus 60 |
| 144 | 7.0 x 15.5 | 285.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 plus 60 |
-
