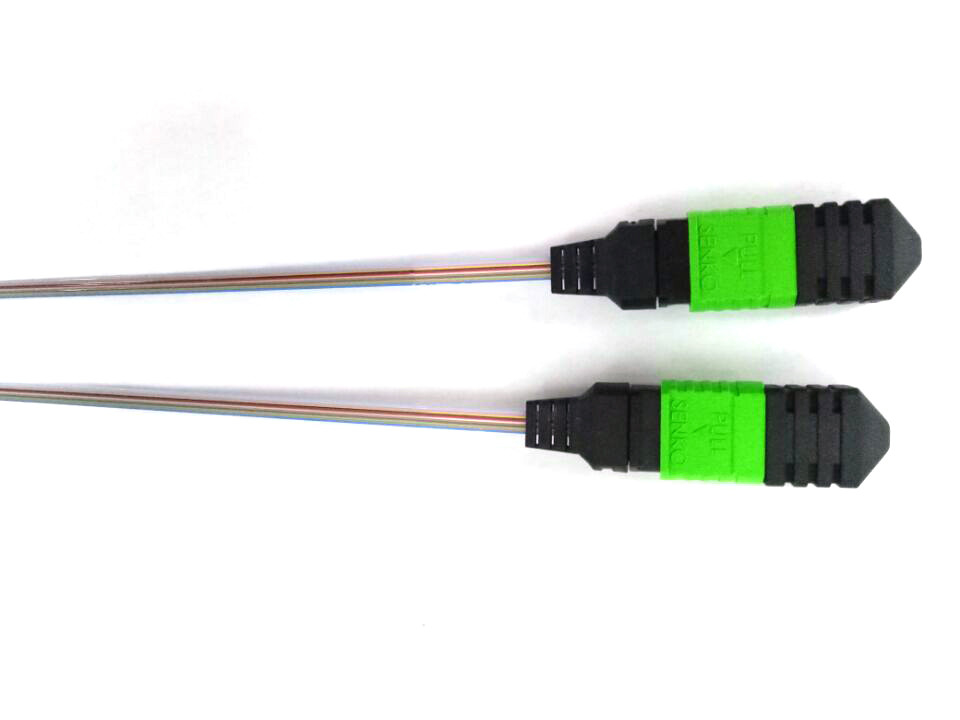

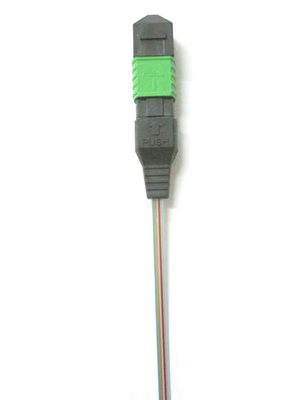

Ruban de fibre optique à perte faible MPO MTP Senko SM Pigtail
| Certification: | RoHS,ISO9001 | Connector: | MPO MTP |
| Fiber Count:: | 8/12 Fibers | fiber type: | SM |
| Return loss: | >60dB | Model Name:: | MTP MPO 12C SM Pigtail |
| Insertion loss: | SM≤0.15dB | Band: | Senko |
| High Light: | Senko SM Pigtail,MPO MTP SM Pigtail,Pigtail SM de fibre optique |
||
Les assemblages de câbles multiconducteurs CY COM/ MPO/MTP et de câbles principaux facilitent le déploiement rapide de câblage dorsal haute densité dans les centres de données et autres environnements à fibres élevées, réduisant ainsi le temps et les coûts d'installation ou de reconfiguration du réseau.
Les MTP/MPO sont utilisés pour interconnecter des cassettes, des panneaux ou des ventilateurs, ils sont proposés en types de fibres dans des versions standard à 8, 12, 24 ou 48 cœurs utilisant une structure de microcâbles compacte et robuste. Le câble compact optimise l'utilisation des chemins de câbles et améliore la circulation de l'air.
Ces câbles MPO/MTP sont construits avec des composants de la plus haute qualité. Des versions Elite à faible perte sont proposées, offrant une faible insertion pour les réseaux haut débit exigeants où les budgets énergétiques sont critiques.
Spécifications de performance des connecteurs
| Modèle | SM | MM |
| Nombre de fibres du connecteur | 8, 12, 24 cœurs | |
| Polissage | PC, APC | |
| Couleur du boîtier |
Standard (vert), Elite (Jaune) |
Standard (Beige) Elite (Aqua) |
| Perte d'insertion type standard | inférieure à 0,7 dB | Inférieure à 0,5 dB |
| Perte d'insertion type Elite | Inférieure à 0,35 dB | Inférieure à 0,3 dB |
| Perte de retour | PC >50 dB, APC>60 dB | >30 dB |
| Durabilité (500 accouplements) | inférieure à 0,2 dB | |
| Longueur d'onde de test | 1310/1550 nm | 850/1300 nm |
Spécifications de performance du câble à fibre
| Type de fibre | OS2, OM1, OM2, OM3, OM4 |
| Nombre de fibres | 8, 12, 24, 48, 72, 96, 144 cœurs |
| Diamètre du câble | 3,0 mm 5,5 mm ou personnalisé |
| Couleur de la gaine | Jaune, Orange, Aqua, Violet |
| Matériau de la gaine | OFNR, OFNP, PVC, LSZH |
| Résistance à la traction | 500 N |
| Température de fonctionnement | -20 à 70 °C |
| Température de stockage | -40 à 75 °C |
Application
Réseau de communication de données
Réseau d'accès au système optique
Réseau de stockage de zone de canal fibre
Architectures haute densité
Caractéristiques et avantages
Solution économique pour la terminaison de masse de fibres
Conçu pour les applications SM et MM à faible perte et à perte standard
Options de câbles ronds renforcés, de câbles ovales et de rubans nus disponibles
Boîtiers à code couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité du connecteur
Bonne répétabilité et interchangeabilité
-
